ESD失效分析报告：P6SMB36CA测试

日期：2021-08-18 14:28:20浏览量：5172作者：创芯在线检测中心

产品名称:ESD 抑制器

产品型号：P6SMB36CA

收样日期:2021.08.04

分析时间:2021.08.04-2021.08.11

样品数量编号:共收到 2pcs 样品,良品编号为 G1 不良品编号为 F1

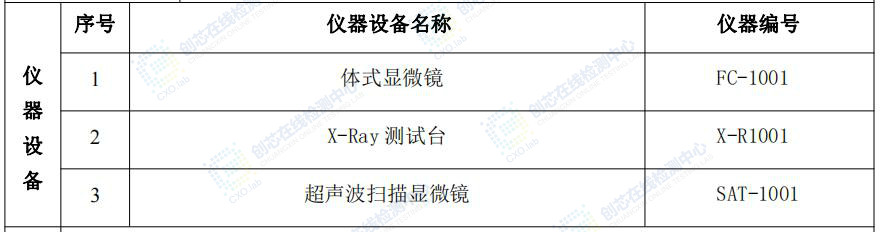

分析项目:外观检测、X-Ray 检测、SAT 检测

分析环境条件：常温 25±5ºC，湿度 30~65% RH

分析依据：GJB548B-2005 微电子器件实验方法和程序 方法 5003 微电路失效分析程序

测试结果:

根据应用端描述与综上测试结果分析 F1 可能是高温焊接和封装体受潮内部进入水汽而 引起失效。

A. 失效分析步骤

1 失效现象描述：

GE5 灯板上电测试时报 P 故障（故障提示灯闪烁），测试 P-SW1,P-SW2 位置开关后，发现 P-SW2 的输 入电压异常：2.2V (正常 3.5V)。

2 分析过程：

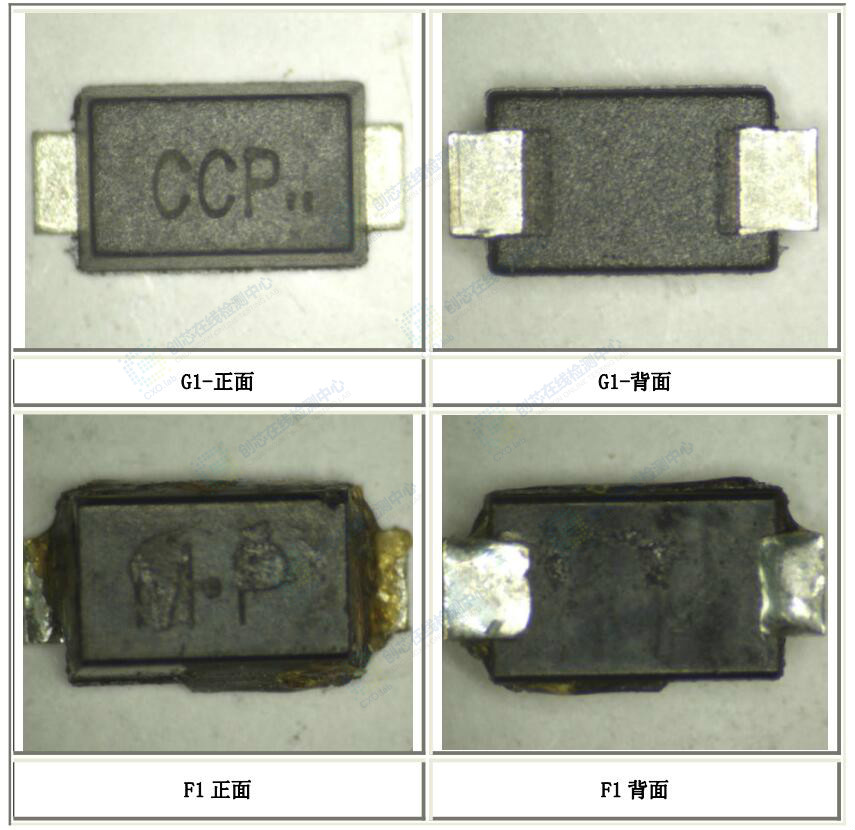

2.1、外观检测：

外观检测 2 片（G1&F1）样品，发现 G1&F1 表面丝印不一致，未发现样品表面有破损等异常现象。

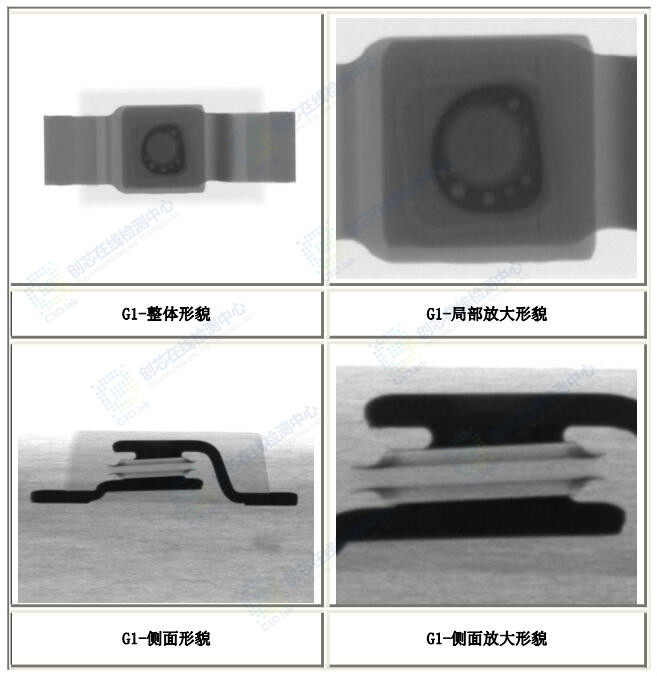

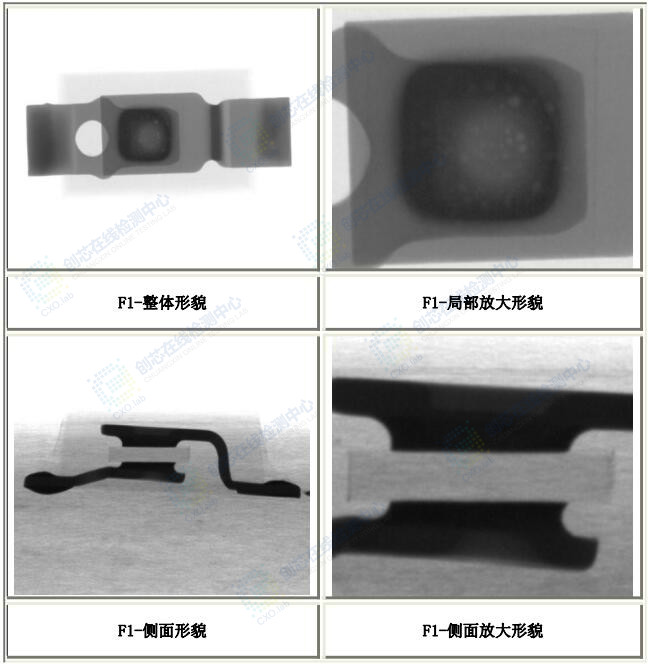

2.2、X-Ray 检测：

X-Ray 检测 2 片（G1&F1）样品，发现 G1&F1 的内部结构不一致。

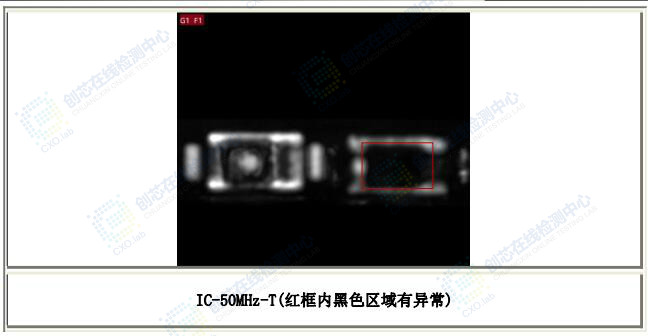

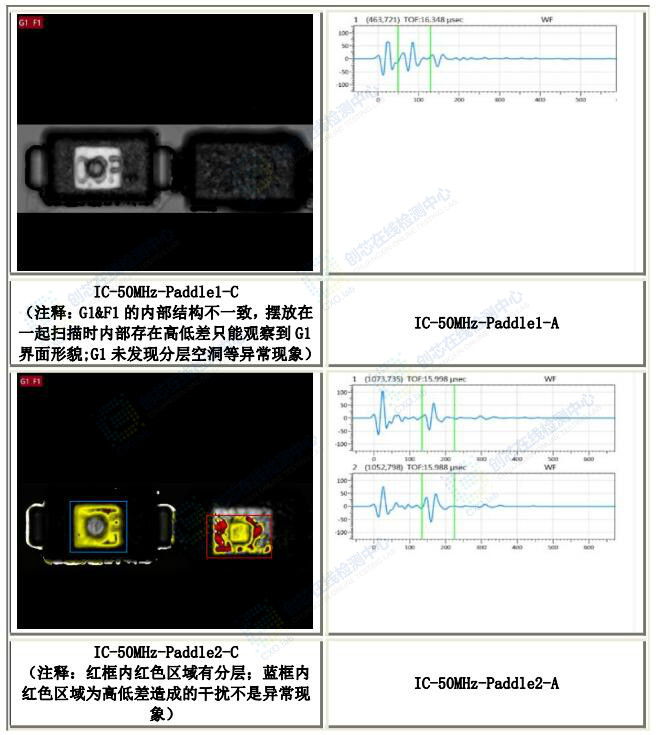

2.3、SAT 检测：

SAT 检测 2 片（G1&F1）样品，发现 F1 的 Paddle 表面与塑封料之间有分层，F1 的 T-scan 有异常现象； G1 未发现分层空洞等异常现象。

3. 综合分析及结果：

测试结果：

外观检测 2 片（G1&F1）样品，发现 G1&F1 表面丝印不一致，未发现样品表面有破损等异常现象。 X-Ray 检测 2 片（G1&F1）样品，发现 G1&F1 的内部结构不一致。 SAT 检测 2 片（G1&F1）样品，发现 F1 的 Paddle 表面与塑封料之间有分层，F1 的 T-scan 有异常现象。 G1 未发现分层空洞等异常现象。

分析结论

根据应用端描述与综上测试结果分析 F1 可能是高温焊接和封装体受潮内部进入水汽而引起失效。

改善措施;

1.优化产品的使用环境, 注意高温高湿条件的应用；

2. 优化产品的封装可靠性；
