可靠性验证
高应变率-机械冲击试验
描述：
机械冲击测试是实验室模拟产品在工作环境中受到一系列冲击时候，产品功能是否正常，是否存在性能失效情况。在产品的实际存储、运输、使用过程中存在各种各样的冲击环境，如车辆运行中制动，货物搬动时候碰撞产生的冲击等。

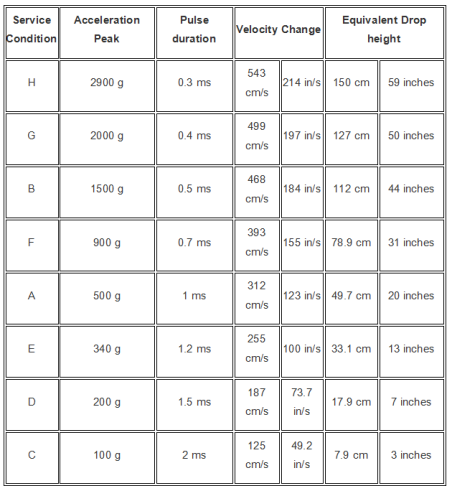

冲击测试的技术指标包括包括：峰值加速度、脉冲持续时间、速度变化量（半正弦波、后峰锯齿波、梯形波）和波形选择。常规的机械冲击测试要求每个面冲击3次，6个面总共冲击次数为18次。机械冲击和碰撞测试可检验确定机械的薄弱环节，考核产品结构的完整性和可靠性。
机械冲击一般产生的加速度较大，时间较短，如自然环境中的机械碰撞。机械冲击可能对产品的结构和功能完整性产生有害的影响。实验室机构的机械冲击类型分为三种半正弦、梯形波（方波）、三角波（前锋锯齿波及后锋锯齿波）。
目的：机械冲击试验(Mechanical Shock)为评估芯片封装上板(Board Level)后，在制程、包装、运输及日常使用状况时，当电路板受动态剧烈弯曲时，锡接合位置(Solder Joint)是否产生断裂而影响寿命。
失效模式：机械冲击试验是验证产品耐冲击能力，在加速度(高G值)冲击瞬间确认Solder Joint是否能抵抗外在应力。可透过实时监控系统了解测试过程中产品的状态，测试后由红墨水试验或Cross Section(切片分析)观察锡裂所发生区域与面积。
应用范围：
集成电路、元器件等电工电子产品。

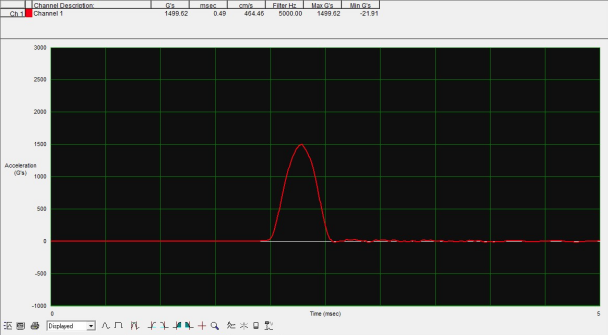

测试图片：

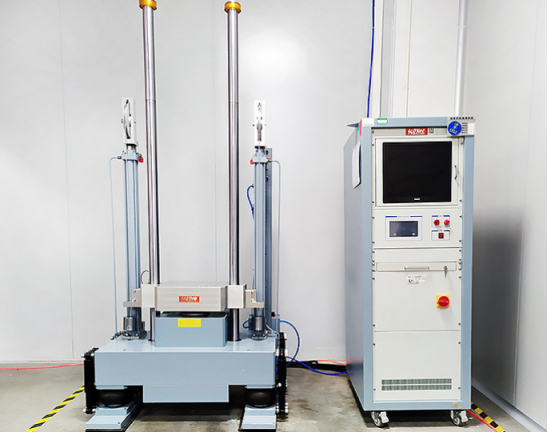

检测设备图片：
