连接器失效是什么原因造成的?测试时应注意的事项

日期:2022-08-02 18:08:39浏览量:1051标签:连接器失效

在连接器的使用过程中,难免会遇到连接器出故障的情况,虽然每个连接器都有一个额定的使用周期,但对于工业机械设备中使用的连接器来说,有些因素也会导致连接器过早失效,甚至导致昂贵的机械设备损坏。本文将对导致连接器连接失效的原因予以介绍。此外,本文还将阐述板对板连接器测试需要注意的事项。

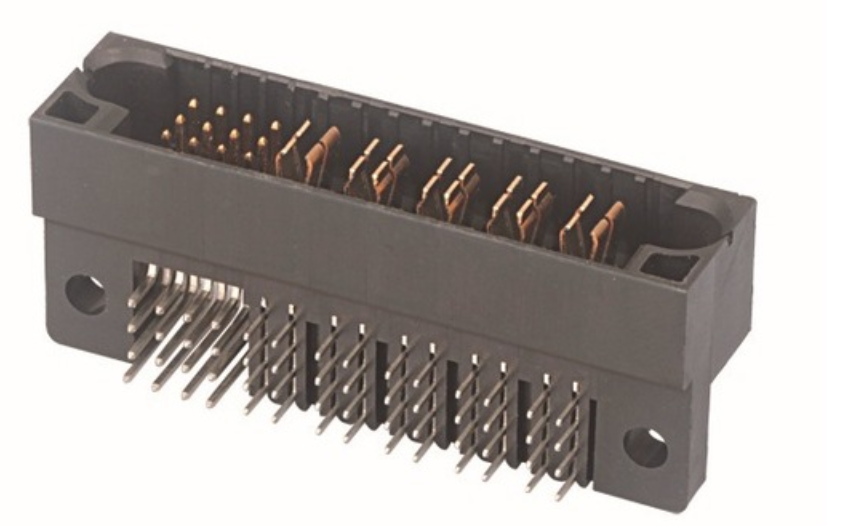

连接器失效是什么原因造成的?测试时应注意的事项

连接器故障只有4个原因:磨损程度、选择不当、极端温度、设计和安装不当。 以下是详细介绍:

1、连接器的磨损程度

连接器的反复连接和断开会导致触点上的金属在暴露于水、灰尘、污垢和其他刺激性元素时会磨损和腐蚀,从而导致插针插入连接器外壳时可能无法正确接合。

2.连接器选择不当

例如,选择适合潮湿环境的特殊工业连接器。 如果使用标准连接器代替 IP68 或 IP69 等级或密封设计的连接器,水会导致连接器出现故障。 选择尺寸过小的连接器也会降低效率,从而缩短连接器的使用寿命。

3.连接器的极端温度

如果连接器的额定温度不是很高或很低,它们最终会失效。 因为连接器不适合高温,绝缘失效,电导率达到峰值。 如果在持续高温下运行,这些尖峰会升高温度,可能导致腐蚀并最终降低接触力。 这会影响通过连接器和电缆组件传播的电信号。

虽然低温不会像高温那样严重影响连接器,但如果您知道您的应用程序需要低温设计,则应考虑低温设计。 暴露在持续低温下会导致镀锡连接器材料软化,增加接触电阻。 此外,低温会影响连接器的其他部分,例如使塑料外壳变脆。

4.连接器设计安装不当

如果连接器的应用受到冲击、振动和其他破坏因素的影响,那么能够产生坚固闩锁的安全设计就非常重要。 如果安装不牢固,连接器触点、配合外壳甚至电缆都可能受到损坏。 此外,连接器和电缆组件必须具有适当的应力消除和安装布线,并且使用导向槽、电缆支架和电缆密封套有助于确保连接器组件的额定寿命。

板对板连接器测试注意事项

1.板对板连接器在工作时,电流会在接触点产生热量,导致温升,所以板对板连接器的工作温度应等于环境温度与接点温升之和。

2.板对板连接器被湿气、潮气侵入会影响绝缘性能,金属零件部位也会被锈蚀,因此需要规定试验条件,相对湿度90%~95%、温度+40±20℃。

3.板对板连接器在含有盐雾的环境中工作时,接触表面和金属结构件都有可能产生电化腐蚀,从而影响板对板连接器的电气性能,直接无法使用。

板对板连接器是公母座配对使用的,插拔力是重要的机械性能,所以在测试中对于公母座的连接和电流传输也要求保持稳定。

弹片微针模组的另一个优势就是能用不同的头型应对板对板连接器公母座的测试,具体表现为:用锯齿型的弹片接触板对板连接器的公座,与公座的顶部弹片多点接触,保持接触的稳定性;用尖头型的弹片与板对板连接器母座的两面保持接触,使连接保持长期稳定。

以上便是此次开云全站体育 带来的“连接器失效原因分析及测试注意事项”相关内容,希望能对大家有所帮助,我们将于后期带来更多精彩内容。公司检测服务范围涵盖:电子元器件测试验证、IC真假鉴别,产品设计选料、失效分析,功能检测、工厂来料检验以及编带等多种测试项目。欢迎致电开云全站体育 ,我们将竭诚为您服务。
