晶振焊接需要注意哪些事项?可参考这些方法

日期:2022-07-21 17:39:27浏览量:972标签:焊接晶振

首先其焊锡的温度不宜过高,焊锡时间也不宜过长,防止晶体因此发生内变,而产生不稳定。晶振外壳需要接地时,应该确保外壳和引脚不被意外连通而导致短路。从而导致晶体不起振。保证两条引脚的焊锡点不相连,否则也会导致晶体停振。对于需要剪脚的晶振,应该注意机械应力的影响。焊锡之后,要进行清洗,以免绝缘电阻不符合要求。

关于晶振焊接可参考这些方法

首先我们知道石英晶振焊接方法和他的封装有关,插件和贴片是二种不同的焊接方式。而贴片晶振分手工焊接和自动焊接。

插件晶振焊接也不是很复杂先用镊子将晶振放在线路板上在用热风枪将焊锡融化这样就可以了比较单一。

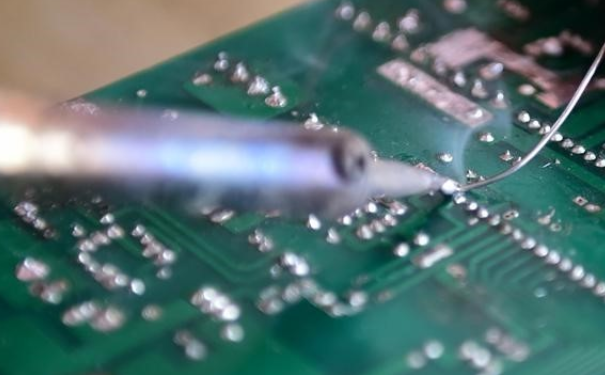

贴片晶振手工焊接相对有些复杂.1,首先在凿子形(扁铲形)或刀口烙铁头处加适量的焊锡,用细毛笔蘸助焊剂或用助焊笔在两端焊盘上涂少量助焊剂,并在焊盘上镀上焊锡;一只手用镊子夹持贴片晶振,居中贴放在相应的焊盘上,对准后不要移动;另一只手拿起烙铁加热其中一个焊盘大约2秒左右,撤离烙铁;然后用同样的方法加热另一端焊盘大约2秒左右。

晶振焊接需要注意哪些事项?可参考这些方法

特别提醒:

1、焊接过程中注意保持贴片晶振要始终紧贴焊盘放正,避免晶振一端翘起或焊歪。如果焊盘上的焊锡不足,可以一手拿烙铁一手拿焊锡丝进行补焊,时间大约1秒左右。

2,先在焊盘上镀上适量的焊锡,热风枪使用小嘴喷头,温度调到200℃~300℃,风速调至1~2挡,当温度和风速稳定后一只手用镊子夹住元器件放置到焊接的位置上,注意要放正。另一只手拿稳热风枪,使喷头离待拆元器件保持垂直,距离1cm~3cm,均匀加热,待贴片晶振周围焊锡熔化后移走热风枪,焊锡冷却后移走镊子。

很多工厂为了节省会采用自动贴片机进行自动贴装,焊接时我们要注意几个问题如果是焊接表晶的话建议尽量使用自动贴片机器,因为因插表晶石英晶振的晶片比较薄,体积比较小,手工焊接陶瓷晶振比较容易焊接上,石英晶振一般控制在

1,一般情况下烙铁头温度控制在300℃左右,热风枪控制在200℃~400℃;

2,焊接时不允许直接加热贴片晶振引脚的脚跟以上部位,以免损坏晶振内部电容;

3,需要使用∮0.3mm~∮0.5mm的焊锡丝;烙铁头始终保持光滑,无钩,无刺;烙铁头不得重触焊盘,不要反复长时间在一焊盘加热,常规晶振的工作温度一般在-40—+85℃。长时间对焊盘加热可能会超过晶振工作温度范围,造成石英晶振寿命减少甚至损坏。为了避免谐振器损坏请各大客户在焊接过程中多加注意,以避免造成产品性能不稳定。

以上是开云全站体育 小编整理的晶振焊接相关内容,希望对您有所帮助。深圳创芯在线检测技术有限公司是国内知名的电子元器件专业检测机构,建有标准化实验室3个,实验室面积1000平米以上。检测服务范围涵盖:电子元器件测试验证、IC真假鉴别,产品设计选料、失效分析,功能检测、工厂来料检验、元器件X-Ray检测以及编带等多种测试项目。
