铝电解电容失效模式 电容放久了会失效吗?

日期:2022-05-23 16:41:38浏览量:1549标签:失效模式电容检测

电容放久了会失效吗?电解电容更不能长期存放,电解电容器在长期存放过程中需要定期的施加额定电压进行激励以保持电解液的活性,否则电容器中的电解液就会失去活性而老化,一但电解液失去活性老化,后果更加严重,电解电容器也就失效报废了。铝电解电容器正极、负极引出电极和外壳都是是高纯铝,铝电解电容器的介质是在正极表面形成的三氧化二铝膜,真正的负极是电解液,工作时相当一个电解槽,只不过正极表面的阳极氧化层已经形成,不再发生电化学反应,理论上电流为零,由于电极与电解液杂质的存在,会引起微小的漏电流。从现象上看,铝电解电容器常见的失效现象与失效模式有:电解液干涸、压力释放装置动作、短路、开路(无电容量)、漏电流过大等。

1、铝电解电容概念

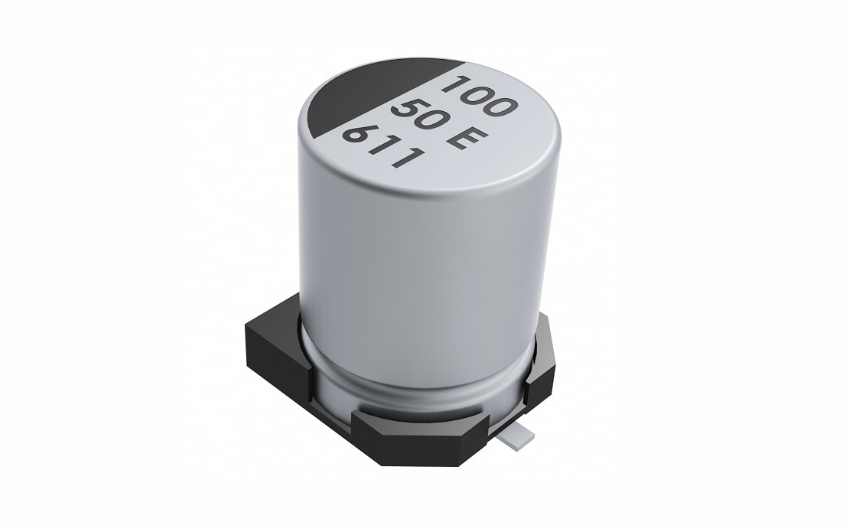

铝电解电容

铝电解电容是由铝圆筒做负极,里面装有液体电解质,插入一片弯曲的铝带做正极制成。还需要经过直流电压处理,使正极片上形成一层氧化膜做介质。它的特点是容量大,但是漏电大,稳定性差,有正负极性,适宜用于电源滤波或者低频电路中。

2、铝电解电容常见的失效模式

电容其有失效的时候,而各类电容器的材料、结构、制造工艺、性能和使用环境各不相同,失效机理也各不一样。今天将为大家揭秘铝电解电容常见的失效模式:漏液、爆炸、开路、击穿、电参数恶化等。

3、失效模式及其引发原因分析

(1)漏液

漏液,是电容器失效的原因之一,而铝电解电容也不例外。铝电解电容其工作电解液呈现酸性,如果溢出,则会严重污染和腐蚀电容器周围的其他元器件和印刷电路板。同时电解电容器内部,由于漏液而使工作电解液逐渐干涸,丧失修补阳极氧化膜介质的能力,导致电容器击穿或电参数恶化而失效。产生漏液的原因是很多的,如:

①铝电解电容器密封不佳;

②采用橡胶塞密封铝电解电容器的,则可能因为使用太久,导致橡胶老化、龟裂而引起漏液现象;

③机械密封工艺存在问题;

④安装问题,一般生产厂商会考虑到漏液问题,他们会在企标中明确规定要立式安装,而有些企业则采用了卧式安装等。

(2)爆炸

铝电解电容器在工作电压中交流成分过大,或氧化膜介质有较多缺陷,或存在氯根、硫酸根之类有害的阴离子,以致漏电流较大时电解作用产生气体的速率较快,工作时间愈长,漏电流愈大,壳内气体愈多,温度愈高。电容器金属壳内外的气压差值将随工作电压和工作时间的增加而增大。如果密封良好,又没有任何防爆措施,则气压增大到一定程度就会引起电容器爆炸。

目前,已普遍采用防爆外壳结构,在金属外壳上部增加一道褶缝,气压高时将褶缝顶开,增大壳内容积,从而降低气压,减少爆炸危险。在使用上如加过载电压,对电容急速充放电,施加反向电压等都有可能使电容爆炸。

(3)击穿

铝电解电容器击穿是由于阳极氧化铝介质膜破裂,导致电解液直接与阳极接触而造成的。氧化铝膜可能因各种材料,工艺或环境条件方面的原因而受到局部损伤。在外加电场的作用下工作电解液提供的氧离子可在损伤部位重新形成氧化膜,使阳极氧化膜得以填平修复。但是如果在损伤部位存在杂质离子或其他缺陷,使填平修复工作无法完善,则在阳极氧化膜上会留下微孔,甚至可能成为穿透孔,使铝电解电容器击穿。

此外,随着使用和储存时间的增长,电解液中溶剂逐渐消耗和挥发,使溶液酸值上升,在储存过程中对氧化膜层发生腐蚀作用。同时,由于电解液老化与干涸,在电场作用下已无法提供氧离子修补氧化膜,从而丧失了自愈作用,氧化膜一经损坏就会导致电容器击穿。

工艺缺陷也是铝电解电容器击穿的一个主要原因。如铆接工艺不佳时,引出箔条上的毛剌严重剌伤氧化膜,刺伤部位漏电流很大,局部过热使电容器产生热击穿。在使用上过温,过纹波电流或过机械应力都有可能使电容击穿失效。

铝电解电容失效模式 电容放久了会失效吗?

(4)烧毁

铝电解电容发生烧毁,一般是以下原因引起:

①正负极接反 铝电解电容器是一种有正负极的电容器,如果安装铝电解电容器时正负极接错就会发生电容烧毁现象;

②耐压不够 当电压超过铝电解电容器的本身的耐压值时,也会发生电容烧毁的现象;

③质量不合格 一些生产厂家生产的铝电解电容不合格,也可能引发电容的烧毁等。

(5)开路

铝电解电容器在高温或潮热环境中长期工作时可能出现开路失效,其原因在于阳极引出箔片遭受电化学腐蚀而断裂。对于高压大容量电容器,这种失效模式较多。

此外,阳极引出箔片和阳极箔铆接后,未经充分平,则接触不良会使电容器出现间歇开路。在使用上,过机械应力有可能使电容开路。

(6)电参数恶化

①电容量下降与损耗增大

铝电解电容器的电容量在工作早期缓慢下降,这是由于负荷过程中工作电解液不断修补并增厚阳极氧化膜所致。铝电解电容器在使用后期,由于电解液耗损较多、溶液变稠,电阻率因黏度增大而上升,使工作电解质的等效串联电阻增大,导致电容器损耗明显增大。

同时,黏度增大的电解液难于充分接触经腐蚀处理的凹凸不平铝箔表面上的氧化膜层,这样就使铝电解电容器的极板有效面积减小,引起电容量急剧下降。这也是电容器使用寿命临近结束的表现。

此外,如果工作电解液在低温下黏度增大过多,也会造成损耗增大与电容量急剧下降的后果。在使用上过温,过纹波电流都有可能使电容量下降与损耗增大。

②漏电流增加

漏电流增加往往导致铝电解电容器失效。工艺水平低,氧化膜损伤与沾污严重,工作电解液配方不佳,原材料纯度不高,电解液的化学性质与电化学性质难以长期稳定,铝箔纯度不高,杂质含量多等等这些因素均可能造成漏电流超差失效。

铝电解电容器中氯离子沾污严重,漏电流导致沾污部位氧化膜分解,造成穿孔,促使电流进一步增大。总之,铝箔中金属杂质的存在,会使铝电解电容器漏电流增大,从而缩短电容器的寿命。在使用上过压等有可能使电容的漏电流增加。

以上是开云全站体育 小编整理的铝电解电容失效模式相关内容,希望对您有所帮助。深圳创芯在线检测技术有限公司是国内知名的电子元器件专业检测机构,建有标准化实验室3个,实验室面积1000平米以上。检测服务范围涵盖:电子元器件测试验证、IC真假鉴别,产品设计选料、失效分析,功能检测、工厂来料检验、元器件X-Ray检测以及编带等多种测试项目。
