场效应管测试方法及使用注意事项

日期:2022-03-28 14:26:27浏览量:1273标签:场效应管

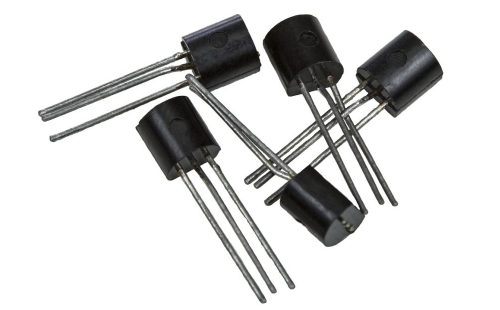

场效应管英文缩写为FET,可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管。而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管。场效应管由多数载流子参与导电,它属于电压控制型半导体器件。具有输入电阻高(107~1015Ω)、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者。

场效应管测试方法及使用注意事项

指针式万用表检测场效应管

结型场效应管的源极和漏极一般可互换使用,因此一般只要判别出其栅极G即可。判别时,将万用表置于R×1k挡,任选两电极,分别测出它们之间的正、反向电阻。若正、反向电阻值相等(约几千欧),则该两极为漏极D和源极S,余下的为栅极G。

也可以根据PN结单向导电原理,将万用表置于R×1k挡,将黑表笔接触管子的一个电极,红表笔分别接触管子的另外两个电极,若测得阻值都很小,则黑表笔所接的是栅极,且为N沟道场效应管。对于P沟道场效应管,红表笔接触管子的一个电极,黑表笔分别接触管子的另外两个电极,测得阻值都很小时红表笔所接的是栅极。

检测时,若测得栅极G分别与漏极D、源极S之间均有一个固定阻值,则说明场效应管良好;如果它们之间的阻值趋于零或无穷大,则表明场效应管已损坏。

数字式万用表检测场效应管

利用数字式万用表不仅能判别场效应管的电极,还可以测量场效应管的放大系数。将数字式万用表调至hFE挡,场效应管的G、D、S极分别插入hFE。测量插座的B、C、E孔中(N沟道管插人NPN插座中,P沟道管插人PNP插座中),此时,显示屏上会显示一个数值,这个数值就是场效应管的放大系数;若电极插错或极性插错,则显示屏将显示为“000”或“1”。

为了安全有效地使用场效应管,使用时应注意以下事项:

(1)使用场效应管之前,必须首先搞清楚场效应管的类型及其电极,必要时应通过仪表进行测试。结型场效应管的S、D极可互换,绝缘栅型场效应管的S、D极一般也可互换,但有些产品S极与衬底连在一起,这时S极与D极不能互换。

(2)在线路设计中,应根据电路的需要选择场效应管的类型及参数,使用时不允许超过场效应管的耗散功率、最大漏源电流和电压的极限值。

(3)各类型场效应管在使用时,都要严格按要求的偏置接人电路中,要注意场效应管偏置的极性。

(4)在安装场效应管时,注意安装的位置要尽量避免靠近发热元件;为了防止管子振动,安装时要将管子紧固;引脚引线在弯曲时,应在大于管子根部尺寸5mm以上处进行,以防止弯断引脚而引起漏气。

(5)对于绝缘栅型场效应管(MOS管),因为栅极处于绝缘状态,感应电荷不容易放掉,而且绝缘层很薄,极易击穿,所以在使用这种类型的场效应管时应注意以下几个问题。

①运输和储藏中必须将引出脚短路或采用金属屏蔽包装,以防外来感应电动势将栅极击穿。拿场效应管时,要拿它的外壳,不要拿它的引脚,因为人体带有少量的电荷,若拿场效应管的引脚,少量的电荷跑到栅极上,会使栅、漏结感应充电,易击穿场效应管。

②焊接用的电烙铁夕卜壳要接地,或者利用烙铁断电后的余热焊接。焊接绝缘栅型场效应管的顺序是:漏极→源极→栅极。拆机时顺序相反。为防止场效应管击穿,在接人电路时,将管子各引线短接,焊接完再将短接线剪掉。

③在焊接前应把电路板的电源线与地线短接,在MOS器件焊接完成后再分开。

④电路板在装机之前,要用接地的线夹子去碰一下机器的各接线端子,再把电路板接上。

⑤测试仪器、工作台要良好接地,要采取防静电措施。

⑥MOS场效应管的栅极在允许的条件下,最好接入保护晶体二极管,以防止场效应管栅极被击穿。

以上便是此次开云全站体育 带来的“场效应管测试方法及使用注意事项”相关内容,希望能对大家有所帮助,我们将于后期带来更多精彩内容。公司检测服务范围涵盖:电子元器件测试验证、IC真假鉴别,产品设计选料、失效分析,功能检测、工厂来料检验以及编带等多种测试项目。欢迎致电开云全站体育 ,我们将竭诚为您服务。
