贴片焊接的基本知识 常见的3大焊接技术
日期：2022-03-03 15:23:00浏览量：1355标签:焊接

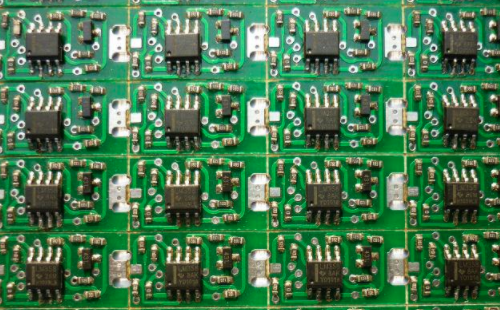

随着时代和科技的进步，现在的越来越多电路板的使用了贴片元件。贴片元件以其体积小和便于维护越来越受大家的喜爱，在PCBA加工中smt贴片元器件体积特别小，重量轻，贴片元件比引线元件容易焊接。贴片元件还有一个很重要的好处，那就是提高了电路的稳定性和可靠性，对于pcba加工制作来说就是提高了制作的成功率。
smt贴片元器件焊接的方法是：把元器件放在焊盘上，然后在元件引脚和焊盘接触处涂抹上调好的贴片焊锡膏(注意涂抹得不要太多以防短路)，然后用20W内热式电烙铁给焊盘和smt贴片元件连接处加热(温度应在220~230℃)，看到焊锡熔化后即可拿开电烙铁，待焊锡凝固后焊接就完成。焊接完后可用镊子夹一夹被焊贴片元件看有无松动，无松动(应该是很结实的)即表示焊接良好，如有松动应重新抹点贴片焊锡膏重新按上述方法焊接。
贴片加工中比较常见的3大焊接技术分别是波峰焊接技术，回流焊工艺与激光回流焊工艺。
1、波峰焊接技术
波峰焊接技术主要是运用SMT钢网与粘合剂将电子元件牢固地固定在印制板上，再运用波峰焊设备将浸没在溶化锡液中的线路板贴片进行焊接。这类焊接技术可以实现贴片的双面板加工，有助于使电子产品的体积更进一步减小，只是这类焊接技术存在着难以达到高密度贴片拼装加工的缺陷。
2、回流焊接技术
再流焊接技术首先是根据规格型号合适的SMT钢网将焊锡膏漏印在电子元器件的电极焊盘上，使得电子元器件暂时定们于各自的位置，再根据回流焊机，使各引脚的焊锡膏再度熔化流动，充分地浸润贴片上的各电子元器件和电路，使其再度固化。贴片加工的回流焊接技术具有简单与快捷的特点，是SMT贴片加工厂家中常用的焊接技术。
3、激光回流焊接技术
激光回流焊接技术大体与再流焊接技术一致。不一样的是激光回流焊接是运用激光直接对焊接位置进行加温，致使锡膏再度熔化流动，当激光停止照射后，焊料再度凝结，形成稳固可靠的焊接连接。这类方法要比前者更为快捷精确，可以被当作是回流焊接技术的改进版。
以上便是此次开云全站体育 带来的“贴片焊接技术”相关内容，希望能对大家有所帮助，我们将于后期带来更多精彩内容。公司检测服务范围涵盖：电子元器件测试验证、IC真假鉴别，产品设计选料、失效分析，功能检测、工厂来料检验以及编带等多种测试项目。欢迎致电开云全站体育 ，我们将竭诚为您服务。
