电子跌落可靠性测试试验的方法标准及流程

日期:2022-01-21 13:59:00浏览量:1593标签:跌落试验标准电子产品检测可靠性试验

跌落试验通常是主要用来模拟产品在搬运期间可能受到的自由跌落,考察产品抗意外冲击的能力分为包装跌落和裸机跌落。裸机跌落主要考量产品在正常使用过程中抗意外跌落冲击的能力。包装跌落也可以反映包装件在受到垂直跌落时候的对产品的保护能力。通常跌落高度大都根据产品重量以及可能掉落机率做为参考标准,落下表面应该是混凝土或钢制成的平滑、坚硬的刚性表面(如有特殊要求应以产品规格或客户测试规范来决定)。

一、测试程序

跌落测试程序通常情况下可以参照如下步骤:

1、测试前样板的准备。

2、测试前须测试产品的功能、安全及外观检查,确定正常之后方可进行跌落测试。

3、须按规定的方法包装样品(参照生产指令或规格书),且配件不可漏放。

4、若对封箱有特别要求(如打带)则按要求进行,若无特别要求则:包盒用2寸透明胶纸封箱,外卡通箱用3寸透明胶纸封箱。

5、测试样品不可少于2整箱或4PCS成品。

6、跌落顺序。

7、接缝边之底角。

电子跌落可靠性测试试验的方法标准及流程

二、操作流程

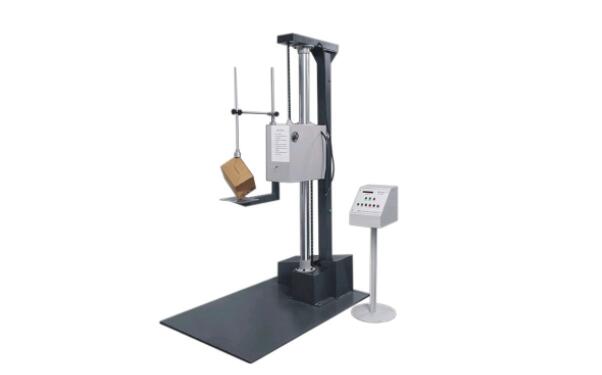

1、接线:将随机附带之电源线接入三相电源并接地,将控制箱与测试机亦用随机所带之连接线按插头适配情况接好,并试运行上升/下降命令。(若试运行时出现按上升键却向下运行或按下降键却运行上升之情况,只需在电源处调换相数即可。

2、跌落高度调整:打开主机电源,设定测试所需高度(方法如下),按上升键使之达到所设高度;若在中途停止,则必须使之达到设定高度后才可以执行反向运行命令;

3、将被测物体放于工作台面,然后用固定杆加以固定;

4、按上升键使被测物体提升至设定高度;

5、按跌落键使工作台面瞬间脱离被测物体,被测物体做自由跌落运动;

6、按复位键使工作台恢复工作状态;

7、若重复测试,则重复上述步骤;

8、测试完后:按降低键使工作台面运作至最低位置关闭电源键。

三、跌落高度

针对跌落测试国家有专门的标准,跌落方式都是一角、三边、六面之自由落体,跌落的高度是根据产品重量而定。分90cm、76cm、65cm几个等级装货物重量(lbs)/(kg)落下高度(inches)/(cm)

1~20.99lbs(0.45~9.54kg)30in/(76.20cm)

21~40.99lbs(9.55~18.63kg)24in/(60.96cm)

41~60.99lbs(18.64~27.72kg)18in/(45.72cm)

61~100lbs(27.73~45.45kg)12in/(30.48cm)

四、跌落测试的目的

跌落测试是为了检测产品在使用的过程中,抵抗投掷、跌落的能力。释放试验样品的方法应使试验样品从悬挂着的位置自由跌落,释放时,要使干扰最小。

五、方法标准

GB/T2423.8《电工电子产品环境试验第二部分:试验方法试验Ed:自由跌落》。

IEC60068-2-32《自由跌落试验方法》。

GB-T4857.5包装运输包装件跌落试验方法。

ASTM D 5276-98(2009)
