随着芯片设计行业的迅速发展,大量芯片类型被设计了出来,但其中只有很少的一部分会进行大规模流片,很多芯片仍停留在设计阶段。这就意味着,大量的芯片测试需求实际是没有得到满足的。一直以来,芯片测试行业都被看成是芯片封测的一部分。而真实的情况是,传统一体化封测企业并不足以满足当下的需求。
什么是芯片测试?
顾名思义,芯片测试就是芯片制造过程中,检测厂商通过专业的仪器对生产中的芯片半成品进行测试,以此提升良品率的环节。
每一颗进入市场的芯片,都必须经过测试才能够最终上市,因此芯片测试环节实际有着巨大的市场需求。有一部分人认为,测试只不过是芯片封装的后的例行公事,但实际上它的价值远不止于此。

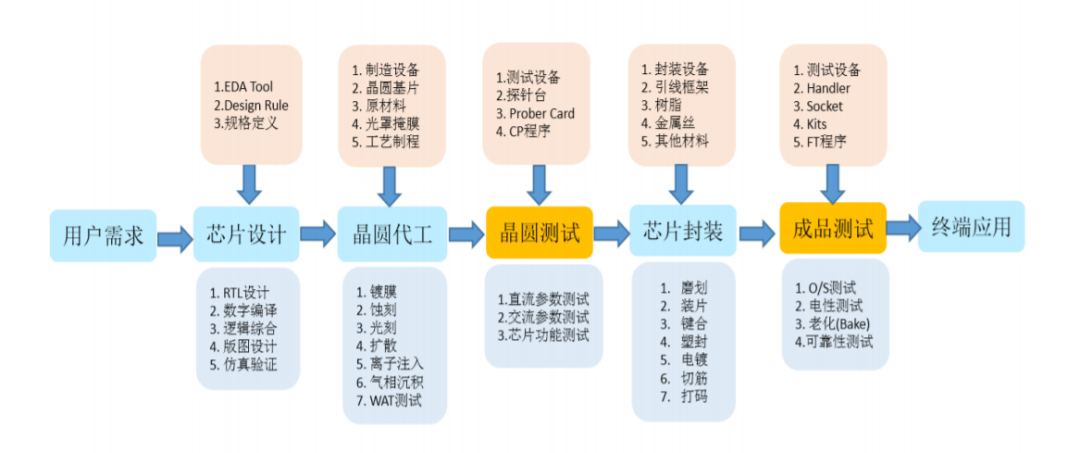

按照制造流程划分,芯片测试可以分为晶圆测试(简称中测)和成品测试(简称成测)两种,他们的诉求都是确保终端产品良品率的提升,从而实现控制成本的目的。
中测指的是,在晶圆制造完成后,检测厂商对晶圆上每一个芯片进行电性能力和电路机能的测试,确保晶圆能够实现芯片的电路功能。中测是晶圆被送至封装工厂之前的最后一步工序,直接决定了封装原材料的质量。
成测则是芯片封装后的最终检测。基于芯片种类的差异,芯片封装流程中的测试节点也不尽相同,测试方案与测试程序也都有所差异,因此成测更偏向于为客户提供定制化的服务,其产业附加值是要高于中测的。
同时,根据测试设备的技术参数,芯片测试又可以分为高端测试平台和中端测试平台。高端测试平台必须具备测试频率高于 100MHz 且通道数大于 512PIN ;低于上述要求的设备都被归结为中端测试平台。
高端测试平台主要应用于 SoC、FPGA、AI 等芯片的测试,投资金额较高,国内市场存量有限,具备一定的竞争护城河。而中端测试平台则主要应用于常规模拟芯片,虽然技术难度不高,但测试流量很大。
从总体来看,芯片测试正逐渐向高端化发展,这将成为芯片测试企业未来新的增长点。
第三方芯片测试公司则能够根据客户需求,定制化的推出测试服务,满足客户对于芯片功能、性能和品质等多方面的严苛要求。在测试过程中,客户还能够根据独立测试公司的反馈,及时调整芯片设计思路,避免大规模流片造成的浪费。
与传统一体化封测厂商相比,第三方检测厂商具备三重优势。
首先,第三方测试厂商不参与芯片制造的其他流程,因此不存在立场上的倾斜,关于芯片设计、流片、封装的一切潜在问题,都可以给出客观公正的建议,用一种更加专业化的方式帮助中国芯片企业发展。
其次,芯片测试已经呈现逐渐高端化的趋势,具有技术含量高、知识密集的特点,传统封测企业很难有足够的资金和精力去应对行业的更替。独立第三方测试企业所聚焦的颗粒化更细,能够专注产业最前沿,进一步的推动中国芯片行业的发展。
同时,封装与测试对研发人员的要求也完全不同,传统封测企业更注重封装工艺制程的研究,而第三方测试公司则专长在于软件和硬件的结合。
最后,第三方测试企业能够为芯片企业提供更加优质的增值服务,包括集成电路测试方案开发、晶圆测试服务、芯片成品测试服务以及与集成电路测试相关的配套服务。通过专业的测试,让芯片产品最终的效果得到提升。
芯片测试作为半导体产业链中不可或缺的一环,是决定一颗芯片能否被市场采用,并获得认可的基础。当前,如何提升芯片测试效率, 把控芯片测试质量,已经成为业界共同关注的焦点。
