压敏电阻损坏的判别及失效方式分析
日期：2022-01-17 14:20:02浏览量：1651标签:失效分析

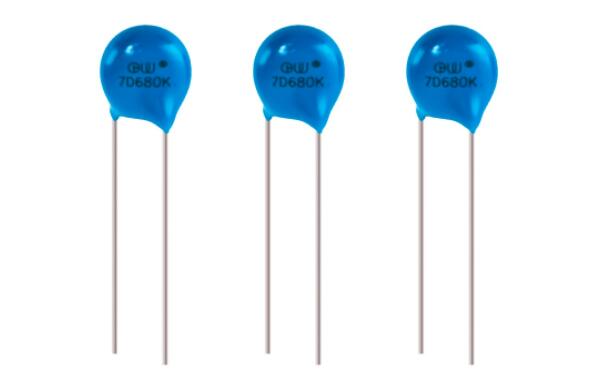

压敏电阻是一种限压型保护器件，利用压敏电阻的非线性特性，当过电压出现在其两极时，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻还有一个很重要的作用，就是用于电路中的瞬态过电压保护。虽然它的通流容量大，但是能量容量却不大。此外，因为它的冲击电流脉冲宽度远远小于大中功率半导体系统实际脉冲电流宽度，所以才会时常发生短路或烧坏及失效现象。
压敏电阻的失效模式主要是短路，不过，短路并不会引起压敏电电阻损坏，因为电阻是并在电源正负入口的；保险是好的证明不是短路或过流引起的，有可能是浪涌能量太大，超出吸收功率烧毁压敏电阻；当通过的过电流太大时，也可能造成阀片被炸裂而开路。
压敏电阻器的失效方式有3种：
第一种劣化，表现在漏电流增大，压敏电压显著下降，直至为零。
第二种炸裂，若过电压引起的浪涌能量太大，超过了选的压敏电阻器极限的承受能力，则压敏电阻器在抑制过电压时将会发生陶瓷炸裂现象。
第三种穿孔，若过电压峰值特别高，导致压敏电阻器的失效模式绝大部分表现为劣化各穿孔（短路），解决的办法为在使用压敏电阻器时，与之串联一个合适的断路器或者保险丝，避免短路引起事故。
压敏电阻还有一个很重要的作用。压敏电阻主要用于电路中的瞬态过电压保护。但是它的通流容量虽大，但能量容量却不大，另外它的冲击电流较大脉冲宽度远远小于大率半导体系统实际脉冲电流宽度，所以才会时常发生短路或烧坏及失效现象。
压敏电阻损坏又该如何判别呢?分享以下几种方法:
判别测试压敏电阻的方法一：
先须要知道压敏电阻的电压值，可以用一个合适的电压源串联一个保护电阻给压敏电阻施加电压，测量压敏电阻的电压值，看是否在标称值上，如果是可认为元件是好的。如果与标称值偏差很大，那么这个压敏电阻就有问题。
判别测试压敏电阻的方法二：
压敏电阻一般并联在电路中使用，当电阻两端的电压发生变化并超出额定值时，电阻内阻急剧变小，呈现短路状态，将串连在电路上的电流保险丝熔断，起到保护作用。压敏电阻在电路中，常用于电源过压保护和稳压。用压敏电阻三参数测试仪，可测出压敏电压，漏电流，@线形系数。在业余工作情况下，测量时将万用表置10k档，表笔接于电阻两端，万用表上应显示出压敏电阻上标示的阻值，如果偏离这个数值很大，则说明压敏电阻已损坏。
判别测试压敏电阻的方法三：
我们都知道任何电子原件本身都寄存着电容，根据这种原理，我们可用数字万用表电容档来测量。有容量就是好的，反之就是断路坏了！当然不同型号不同参数的压敏电阻寄存容量也是不同的。
