芯片烧录不稳定？不妨试试这样做
日期：2021-12-27 13:53:06浏览量：1349标签:芯片烧录

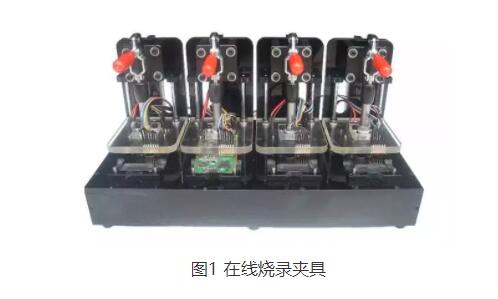

在线烧录，集烧录与测试一体，得到了越来越多的人重视。为了加快烧录的效率，往往会制作烧录工装或夹具，而工装、夹具与编程器之间需要比较长的接线，接线越长，信号衰减越快，烧录不良率也随之增加，本文将介绍改善芯片烧录不稳定的几种措施。
一、增加屏蔽层，防止电磁干扰、静电干扰
编程器作为一款与芯片密切通讯的工具，对电磁干扰较为敏感。烧录环境一般为工厂车间，大功率的设备，使得电磁干扰较为严重，为了降低电磁干扰，我们可以在烧录线上增加屏蔽网，或者选择屏蔽功能的线，如屏蔽电缆，网线等，另外操作时最好穿戴静电手套，以防止静电干扰。
二、选择导电能力强的线

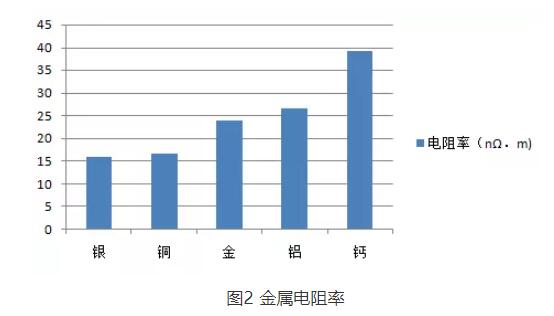

信号传输的完整性与线的材质、长度、粗细有关，可以选择更粗的，导电能力更强的线，好的材质可以减少内阻，降低信号损耗，如纯铜线、镀金线、镀银线等。
三、降低通讯频率
通讯频率是信息传输的重要参数，频率越高传输速度越快，但信号的衰减会随着频率的增加而增加，并且随着传输距离的增加而迅速衰弱，因此接线较长时，可以适当的降低通讯频率，以增加通讯的稳定性。
四、在关键信号线上接上拉或下拉电阻
有些芯片的编程接口，本身驱动能力较弱，需要在接口上增加适当的上拉或下拉电阻，以增强驱动能力，如IIC、SWIM接口需要在数据线上接强上拉电阻，汽车钥匙芯片PCF79xx、NCF29xx等需要在时钟线上接下拉电阻等等。
五、选择驱动能力强的编程器

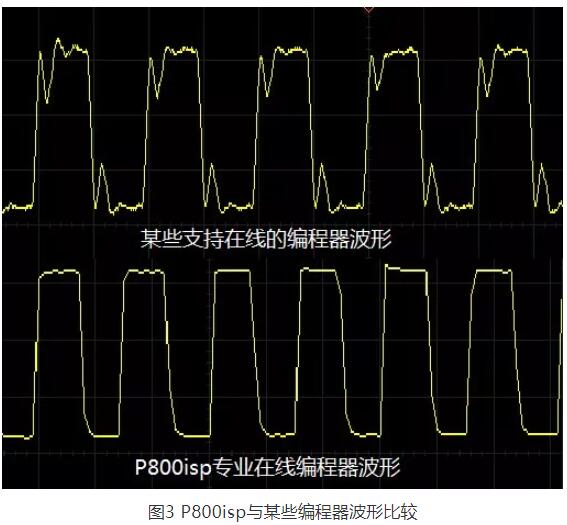

编程器管脚的驱动能力，将直接影响接线的长度，市面上的一些支持在线的编程器，直接引出内部控制芯片的IO口或FPGA的管脚作为编程信号的输入与输出，其驱动能力较弱，当用户的接线比较长（一般大于30cm）时，就会出现信号失真，导致编程不稳定。编程器选择时需要选择专业的在线编程器，如致远电子的P800isp编程器，通过多路的信号增强处理，增加编程器的驱动能力，解决了接线过长的一系列问题。
