电容失效分析 如何检测电容质量的好坏?

日期:2021-12-06 15:59:37浏览量:2189标签:电容检测失效分析

电器是通过电流的运动来实现运作的,而电容则是通过电器电压来达到容电效果,这种类型的产品在使用过程中经常都会遇到一个比较致命的问题那就是短路,产品一旦短路,无非就是内部的电容出现失效或者破损的现象,所以分析并解决导致短路现象的原因很重要。

电容失效分析 如何检测电容质量的好坏?

电容是通过对单相电流的移相而令电机能够启动和运转,单相电源定频空调压缩机的电动机采用的是单相异步电动机。根据这种电动机的工作原理,需要实现两套电机绕组中的电流有相位差,否则无法启动。

电容按极性分为:有极性电容、无极性电容。并联电容器的总电容等于各个电容器的电容之和。即:C=C1+C2+C3。电容的文字符号为:C;电容量(uF)。

值得注意的是电容并不是越大越好,如果电容配大了,长时间工作容易造成电机在运行时工作电流增大,电机容易烧毁,电容配小了启动力矩变小,电机无力,转速下降,电机启动困难或者无法启动。因此合理的选择电容很有必要。

一、电容器失效模式与机理

电容器的常见失效模式有:击穿短路;致命失效开路;致命失效电参数变化(包括电容量超差、损耗角正切值增大、绝缘性能下降或漏电流上升等);部分功能失效漏液;部分功能失效引线腐蚀或断裂;致命失效绝缘子破裂;致命失效绝缘子表面飞弧;部分功能失效,引起电容器失效的原因是多种多样的。各类电容器的材料、结构、制造工艺、性能和使用环境各不相同,失效机理也各不一样。

引起电容器击穿的主要失效机理①电介质材料有疵点或缺陷,或含有导电杂质或导电粒子;②电介质的电老化与热老化;③电介质内部的电化学反应;④银离子迁移;⑤电介质在电容器制造过程中受到机械损伤;⑥电介质分子结构改变;⑦在高湿度或低气压环境中极间飞弧;⑧在机械应力作用下电介质瞬时短路。

电容过电压失效的防范

电容器在过压状态下容易被击穿,而实际应用中的瞬时高电压是经常出现的。

选择承受瞬时过电压性能好的电容器,找原厂制造安全可靠。智旭JEC电子专业制造销售电容器。

二、如何检测电容质量的好坏?

检测方法一:用220V交流电直接接上,可以先接一极,用另一条电源线碰触另一电容脚。如果在碰触时有明显的不大的火花,就可以肯定此电容有充电,也就是说此电容没坏。

检测方法二:指针式万用表,也可以用数字表的测电容档。如果用指针式万用表,一般用R ×1K档,将表笔分别接上电容的两极。这时万用表指针将摆动,然后慢慢恢复到零位或零位附近。这样的电容器是好的。电容器的容量越大,充电时间越长,指针向00方向摆动的也越慢。如果接上后,指针不动显示的阻值很少并不动,可以肯定是坏。

检测方法三:数字万用表检测,用数字万用表检查,将数字万用表拨到合适的电阻档,红表笔和黑表笔分别接触被测电容器的两极。这时,显示值将从0开始逐渐增加,直到显示溢符号“1”。如果始终显示0,说明电容器内部短路。如果始终显示溢出,可能是电容器内部极间开路,也可能是选择的电阻档不合适。

检测方法四:用万用表电容档测量,把功能开关调到20uF或200uF档,表笔在中间两个孔中,表笔分别去测电容两极,这时就会显示其容量。如果是用过的电容,测量前一定要先放电。

选择电阻档的原则是:电容器较大时,应选用低阻档;电容器容量较小时,应选用高阻挡。

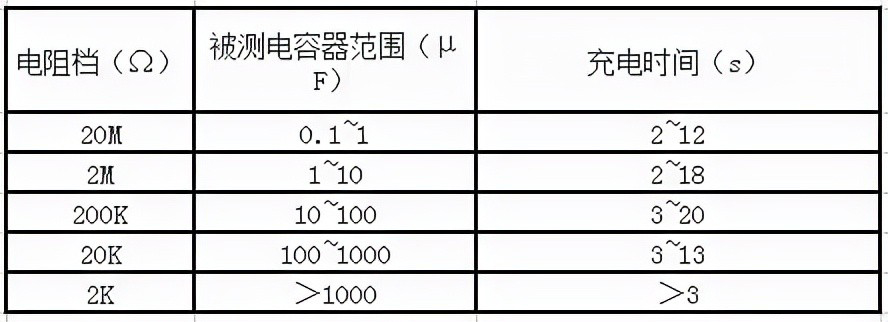

测量电容器时对电阻档的选择:

电容失效分析 如何检测电容质量的好坏?

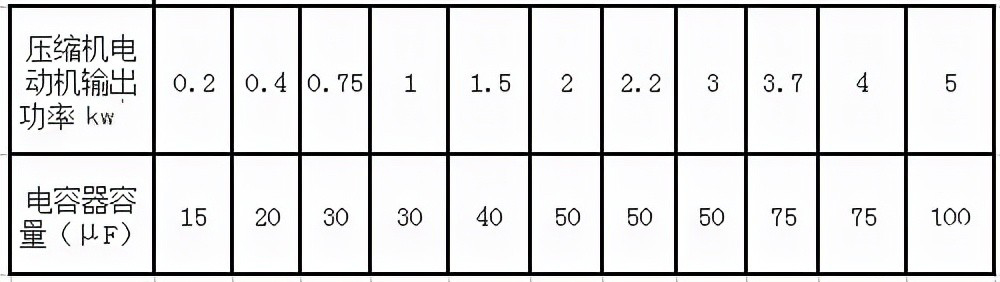

电容器击穿或开路后,不能修理,只能更换同型号的新电容器。为便于修理时选用,下表列出电容器的容量与压缩机电动机输出功率的选配,供参考。

电容失效分析 如何检测电容质量的好坏?

三、电容失效的常见原因

电容失效的常见原因:

1、电容质量问题,耐压达不到额定值;

2、圈砸间短路或接地(壳);

3、供电电源电压过高;

4、启动电容容量不够;

5、负载过大;

6、短时间内频繁起动;

7、离心开关分离不彻底(副绕组)一直运行;

8、电容受潮,接地(壳)等等。
