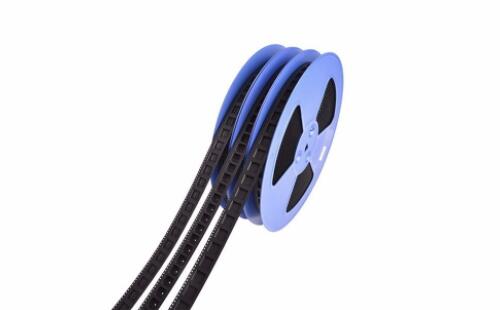

随着电子市场的发展,芯片有越来越小的趋势,载带也相应的向精密的方向发展,目前市场上已经有4mm宽度的载带供应。ic芯片载带是什么意思?芯片载带是指在一种应用于电子包装领域的带状产品，它具有特定的厚度，在其长度方向上等距分布着用于承放电子元器件的孔穴和用于进行索引定位的定位孔。
芯片载带主要应用于电子元器件贴装工业，它配合盖带使用,将电阻,电容,晶体管,二极管等电子元器件收纳在载带的口袋中，并通过在载带上方封合盖带的方式形成闭合的包装，这样有利于保护电子元器件在运输途中不受污染和损坏。
根据包装承载的电子元器件的大小不同，载带也分为不同的宽度。常见的宽度有8mm，12mm，16mm，24mm，32mm，44m， 56mm等。随着当今电子行业的迅速发展，现代企业生产出更小、更加精密的电子产品将是一个必然趋势，芯片也将以更精更小为主，作为电子行业里不可或缺的下游产业——载带，也将跟随电子元件逐变的趋势，相应的向精密的方向发展。
那么在芯片应用时芯片载带又起什么作用呢?
主要功能一：配合盖带使用、承载的电子元器件。应用于电子元器件SMT插件作业中,将电子元件收纳在载带包装中，与载带盖带形成包装，保护电子元件不会受到污染和撞击。电子元件在插件作业时，盖带被扯开，SMT设备通过载带定位孔的精确定位，将载带中的元件依次取出，安装在集成电路板上，形成完整的电路系统。
主要功能二：为了保护电子元器件不被静电损伤。一些精密的电子元器件对载带的抗静电级别有明确要求，根据抗静电级别的不同，载带可以分为三种：导电型，抗静电型和绝缘型。
芯片载带为芯片提供服务，使芯片正确安放在槽中，载带是芯片的支撑体，也是芯片与周围电路的连接引线。近年来，随着液晶面板大尺寸、高清化的发展，市场对极细线路芯片载带的需求量持续快速增长。
上述就是此次开云全站体育 带来的“ic芯片载带”相关内容，希望对大家有帮助，我们将在后期带来更多精彩内容。我们的检测服务范围包括：电子元器件测试验证、IC真假鉴别产品设计选料、失效分析，功能检测、工厂来料检验以及编带等多种测试项目。热忱欢迎来电，我们将竭诚为您服务。
