防水测试-可靠性测试

日期:2021-11-05 13:30:00浏览量:1209标签:可靠性测试防水测试

防水测试适用于在运输、贮存或使用期间可能遭受冲水的电工电子产品,有关规范应详细说明电工电子产品是否必须在试验期间正常工作,还能经受冲水条件而保持完好。在日常生活中,电子电器类产品都有一定的防尘防水能力,防尘测试常用作检测电子电工产品在微尘环境中的防护能力。防护能力越高就越能减少恶劣的外界环境因素给电子产品造成的损伤,设备的密封能力对于保证设备安全运作和寿命至关重要。防水测试常用于电工电子产品及材料在冲水条件下的运作情况。产品在运输、贮存和使用期间可能遭到外界水分入侵,从而对产品造成伤害。

电子产品在使用过程有可能中会与水分接触,如果不防水,内部零件或电路板受到水分侵蚀,其使用寿命必然不高。此外,细小的杂质也会走入电子产品内部,影响其正常运作。电子产品防水检测可以使用防水测试机设备或者气密性检测仪来做,根据产品有无透气孔来采用合适的方法,对于有透气孔的产品做防水测试,一般是采用负压法也就是抽真空方法来检查产品是否有泄漏;对于没有透气孔的产品,一般是配套做一个密封上下密闭内腔工装治具,将产品放入,再通过对密闭内腔采用正压法来检查产品是否有泄漏。

IP防水测试-可靠性测试

对于可便携式、户外用以及汽车电子均有防水测试要求,在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。

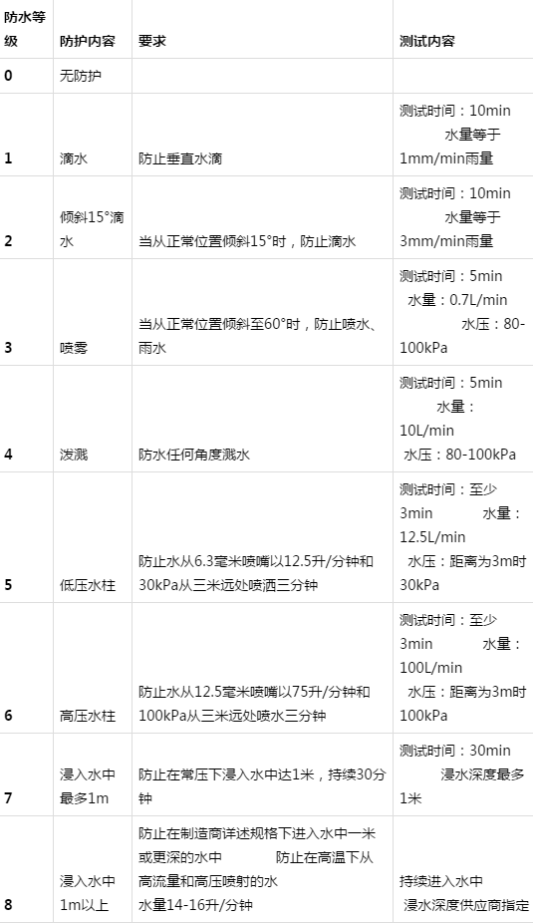

防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

(1)IPX1

方法名称:垂直滴水试验试验设备:滴水试验装置及其试验方法见2.11试样放置:按试样正常工作位置摆放在以1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于200mm试验条件:滴水量为1 0.5 mm/min;试验持续时间:10 min;

(2)IPX2

倾斜 15°滴水试验试验设备:滴水试验装置及其试验方法见2.11试样放置:使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm。每试完一个面后,换另一个面,共四次。试验条件:滴水量为3 0.5 mm/min;试验持续时间: 4×2.5 min(共10 min);

(3)IPX3

淋水试验试验方法:a. 摆管式淋水试验试验设备:摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm,样品台不旋转。试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。 淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共120°。每次摆动(2×120°)约4s 。试验时间:连续淋水10 min 。b. 喷头式淋水试验试验设备:手持式淋水溅水试验装置,装置图形及其试验方法见本书2.14试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm 至500mm之间试验条件:试验时应安装带平衡重物的挡板,水流量为10 L/min试验时间:按被检样品外壳表面积计算,每平方米为1 min ( 不包括安装面积),最少5 min 。

(4 )IPX4

溅水试验试验方法:a. 摆管式溅水试验试验设备和试样放置:与上述第(3)条 IPX3 之a 款均相同;试验条件: 除下述条件外,与上述第(3)条 IPX3 之a 款均相同;喷水面积为摆管中点两边各90° 弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂两边各摆动180°,共约360°。每次摆动 (2×360°) 约12s 。试验时间:与上述第(3) 条 IPX3 之a 款均相同 (即10 min )。b. 喷头式溅水试验试验设备和试样放置:设备上安装带平衡重物的挡板应拆去,其余与上述第(3) 条IPX3 之b款均相同;试验条件:除下述条件外,与上述第(3)条 IPX3 之b款均相同;试验时间:与上述第(3)条 IPX3 之b款均相同, 即按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少5min 。

(5)IPX5

喷水试验试验设备:喷嘴的喷水口内径为6.3mm ; 装置图形及其试验方法见本书2.14试验条件:使试验样品至喷水口相距为2.5~3m,水流量为12.5 L/min (750 L/h);试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3 min 。

(6)IPX6

强烈喷水试验试验设备:喷嘴的喷水口内径为12.5 mm ; 装置图形及其试验方法见本书第2.14章;试验条件:使试验样品至喷水口相距为2.5 ~3m,水流量为100 L/min (6000 L/h);试验时间:按被检样品外壳表面积计算,每平方米为1min (不包括安装面积)最少3 min 。

(7)IPX7

短时浸水试验试验设备:浸水箱。

试验条件:其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为0.15 m 。试验时间: 30 min 。

(8)IPX8

方法名称:+持续潜水试验;++试验设备,试验条件和试验时间:+由供需(买卖)双方商定.其严酷程度应比IPX7高。
