绝缘测试(Insulation test)-电性能测试

日期:2021-10-29 17:24:00浏览量:2035标签:绝缘测试电性能测试

测量电气设备的绝缘是电力运行人员经常进行的一项工作,绝缘合格是电气设备能否投入运行的一项重要指标。

绝缘就是使用不导电的物质将带电体隔离或包裹起来,以对触电起保护作用的一种安全措施。简单的说电气设备绝缘电阻的大小就是隔离电压的能力。绝缘测试是检验绝缘材料或者电器设备绝缘结构的介电强度的试验。目的是为了检验产品和设备安全运行,防止短路继而发生危险事故。

绝缘测试适用范围:电气设备、电器元件、绝缘材料

绝缘测试方法:

在一般情况下,绝缘电阻试验是将一固定数值的直流电压值输出,然后,检测其对地或对其他部分的泄漏电流大小,对其加压1min后,获得的度数即是绝缘电阻值。绝缘电阻试验中,最为核心的一环即是吸收比测验,它可以将电气设备中绝缘体损害程度与返潮问题及时反映出来。通常情况下,设备在常温状态下的绝缘电阻合格且吸收比在1.3以内,方可任务设备的绝缘合格。

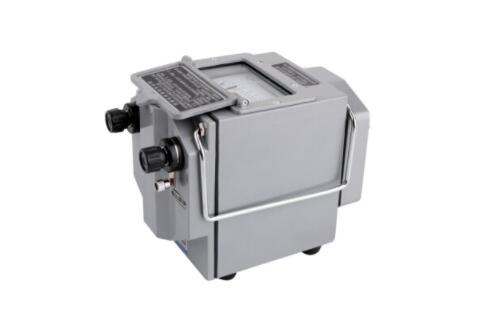

绝缘测试-电性能测试


为什要做绝缘测试?

由于电气设备在运行期间,始终处于各种外界因素作用的影响下,其性能也会不断地发生变化,这些外界因素主要包括外部电场、环境、高压、腐蚀度与机械等,电力设备在这些不利因素的影响下,较容易出现不可预知的故障,严重的还会导致电力运行中断。故电力系统中高压电气设备投运前应当在事先对其进行绝缘试验,以保障电力系统的安全稳定运行。因此,为了确保高压电气设备的良好绝缘和电力系统的稳定安全运行,对电气设备进行绝缘试验是十分有必要的。

用绝缘摇表测量电气设备绝缘电阻的步骤

(1)根据被测设备的电压等级,选用电压等级与之相适应的绝缘摇表。

(2)应由两个及以上人员进行测量操作。

(3)测量前,必须验明被测设备三相确无电压,也无突然来电的可能性。

(3)绝缘兆欧表的引线不能编织在一起。

(4)必要时,用一金属遮护环包在绝缘体表面经导线引至屏蔽端子,以消除泄漏电流的影响。

(5)测量前,要试验绝缘摇表良好;将其两根引线短接,然后慢慢一摇,表针指示为0表明表及良好。

(6)将绝缘摇表的一根引线接在可靠的接地点上,另一引线接在被测设备上(戴绝缘手套或用其它绝缘工具)。

(7)一定要保持绝缘摇表的转速快速且均匀。

(8)当被测设备具有大的电容或电感存在时,要经过充分长的时间后,再读出绝缘摇表指示的绝缘值。≥1.3。

(9)分别测完相对地绝缘后,必要时还要测量相间接通。

(10)当被测设备具有大的电容或电感存在时,在测完绝缘后,应对被测设备放电,防止静电伤人。

(11)做好记录。

绝缘测试预防措施:

1.检查光伏阵列的直流线缆和阵列接地措施是否有效

首先,大部分光伏阵列出现绝缘阻抗异常的原因是直流线缆破损,建议在日常运维巡视过程中,对非直埋可目视的线缆部分进行定期检查。其次,包括组件接地孔未安装接地线,直流线缆护管进水,光伏阵列接地失效,均会导致绝缘阻抗偏低。

2.依靠逆变器逐串排查

如果逆变器直流侧为多路接入,可以采用逐一排查的方法对组件串进行检测,逆变器直流侧只保留一串组串,开机后查看逆变器是否继续报错,如不继续报错,则说明连接的组串绝缘性能良好,如继续报错,则说明很有可能是该串组串绝缘不符合要求。

3.使用摇表或其他专业设备逐串检测

现场检查时,用摇表,绝缘表或其他专业设备逐串测量组串绝缘电阻,阻抗需要大于标准绝缘阻抗阀值。

绝缘电阻测试注意事项:

1、兆欧表在摇测时放置的地点应远离通过有大电流的导体和永磁物体,以及具有高、中、低频信号电磁辐射的线路或装置附近,要最大限度地避免各种电、磁场因素对测量工作的干扰。

2、连接兆欧表端钮至被测对象之间的测试线必须选用绝缘良好的单根铜芯软导线,不得使用双股绞合线或平行线,即使是两根单股线,也不能让其接触或绞缠在一起,两条测试线的长度根据需要而适当选定,原则上宜短不宜长,两条线分开单独连接。测试线不能搭放在被测设备、其他金属物体或线路上,也不能拖置于地面上,整个测试过程中人和身体的其他部位均不得接触测试线路被测对象的有关部位,因为测试线的绝缘缺陷、两根导线间距很近时或通过其他导电物体相互耦合时形成的等效并联电阻作用,以及测试线对地面的耦合与泄漏作用等,都会对测量结果产生一定程度的影响。

3、当测量场所及附近发生雷电时,应当立即拆除兆欧表和测试线,停止测试工作,防止雷电通过直击、感应和传导等途径危及人员和仪表的安全。

4、在摇测与读数的过程中,若发现指针已经指在零刻度处,表明被测对象存在短路现象,应立即停止转动摇柄,以防兆欧表内部的动圈因过热而损坏。

5、在兆欧表没有停止转动或被测对象没有放电之前,不能用手触及被测部分或与之相关的部分,也不能触及兆欧表接线端钮金属部分,以免遭到电击。

6、在测量大电容量电气设备及电力线路的绝缘电阻完成读取数值之时,不要当即停止兆欧表摇柄的转动,应当首先小心地取下测试线后,然后再停止转动摇柄,旨在为了防止被测对象向测量电路放电而损坏兆欧表。当拆去兆欧表之后,因被测对象被兆欧表的高压充电而储存着一定的电量,并显示出很高的电压,可能会造成人身触电事故或损坏其他设备,故必须采取适当的方法,对被测对象进行充分的放电。

7、用高压兆欧表测量高压设备的绝缘电阻时,必须有两个人分工承担,其中一人带绝缘手套、持绝缘杆负责在被测对象上搭接与分离“L”端测试线,另一人掌握兆欧表并记取测量结果。兆欧表的操作与“L”端测试线的操作应遵循“先摇后接,先拆后停”的原则。

8、对于测量出的结果,应当把影响绝缘电阻测量的主要因素考虑进去进行综合的全面的分析,如测量环境中温度和湿度差异较大所产生的影响;重复测试时残余电荷的影响;绝缘材料可吸收电流对测试时间的影响;被测对象关键部位清洁程度的影响;兆欧表的性能以及接线方式与操作方法的影响等。
