单片机的烧写原理是什么？有哪些芯片烧写方法?
日期：2021-09-26 13:13:02浏览量：2465标签:芯片烧录
单片机烧写，又称为单片机程序下载、烧录等，本质上是单片机和PC机按照芯片厂家规定的编程协议，通过芯片厂家规定的接口，把已编译好的程序传输到单片机，单片机把数据存储到自身存储器中的过程。在嵌入式系统中，常需要将代码或数据烧写至MCU片内Flash或者片外的Nor Flash、Nand Flash、SPI Flash等。单片机的烧写原理是什么？哪种方式对于产品来说是最好的呢？下面来介绍几种芯片烧写方法。
编程器烧写

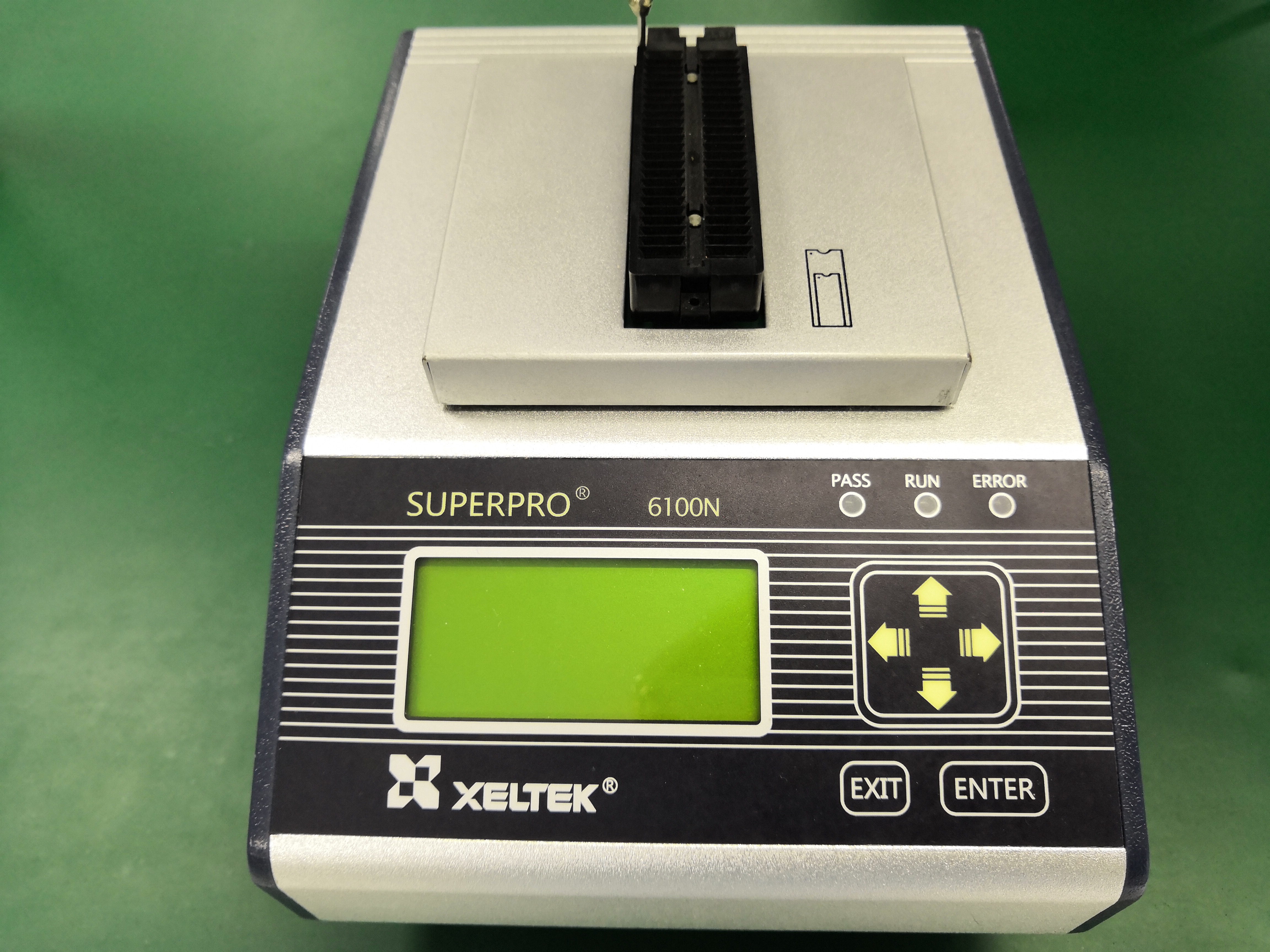

使用专用编程器加上对应的适配座完成Flash烧写操作，要求芯片先烧写完成再焊接在目标板上，这种方式是最常用的，速度快、易上手是它的最大特点。有了专业工具的辅助，流水线上的普通工人稍作培训就能上岗操作。由于各种芯片不同封装，需要不同的适配座，这是客户需要考虑的投入。
ISP烧写
在系统编程（In-System Programming），通过MCU片内BootROM完成在板Flash烧写操作。要求芯片出厂时带有ISP固件，一般通过串行方式烧写，这种方式烧写速度很慢，不适用烧写容量大的代码场合。比如：LPC1700系列芯片，通过串口接口，使用上位机软件FlashMagic即可烧写，由于串行烧写速度慢，不适用于量产烧写的场合。
IAP烧写
在应用中编程(In-Application Programming – IAP)，支持用户程序运行时烧写Flash，但要求部分用户程序已经烧写至MCU片内Flash。
调试接口烧写
由于Arm®内核的芯片越来越普及，借助仿真器通过MCU的调试接口(如JTAG/SWD等)控制MCU完成片内Flash甚至外扩的Flash烧写。这种方式芯片先焊接在板上再烧写，适用于产品维修升级，不需要多次焊接芯片，特别对于管脚数较大的芯片，多次焊接容易导致损坏；同样适用于封装怪异的MCU，如QFP144/QFN/HVQFN/BGA等。
通常我们把第一种称为离线烧写或者裸片烧写，另外的ISP烧写、IAP烧写、调试接口烧写称为在线烧写，就是芯片已经安装至电路板的情况下，不需要将芯片从电路板取下即可完成Flash的烧写操作。
理解这个原理需要知道几个知识点：
单片机内部是有程序的，是出厂时固化在硬件中，用户无法修改的（这也会被认为它内部没有程序），这些程序可以调用各种通信接口、内部存储器等；
可以下载的通信接口：JTAG,SPI,UART，usb等；（还有很多可以扩展485、以太网等）
编程协议：一般大厂都会公开的，在芯片的专用技术手册中会有；
存储器：有很多种，掩膜，EPROM，EEROM，flash等寿命不一样，掩膜只能一次，而且要工厂做，flash擦写次数10000+；
可以这样比喻性的理解：单片机就是电脑的主板，我们写的程序就是操作系统，主板里面装入引导操作系统的基本程序，下载程序就是给电脑装系统！
初次接触嵌入式的朋友对编程、烧录的概念感到困惑，认为内存必须用火烧制。实际上，嵌入式编程、烧录的概念，就是将程序写入存储器，类似于日常生活中的下载。此外，该记录器功能齐全，用户可以删除、检查、编程、检查、加密等常用命令序列，自由组织单个命令。值得注意的是，一般来说，支持芯片型号较多的记录器更好，可以最大限度地提高生产率。
