如何判断IC是否被烧录过?芯片编程的基础原理

日期:2021-09-13 11:14:00浏览量:4655标签:IC烧录编程烧录编程测试芯片编程

芯片烧录是电子产品生产环节中的重要一环,效率高低,是客户关注的重要方面。如何判断IC是否被烧录过?烧录的效率离不开芯片的烧录速度,芯片编程的原理说明。

单片机烧录原理是单片机中已经存在了一个烧写程序。启动单片机时首先运行这程序,程序判断端口状态,如果符合“要烧写ROM”的状态存在,就从某个端口(串口、SPI等等)读取数据,然后写入到单片机的ROM中。如果没有“要烧写ROM”的状态,就转到用户的程序开始执行。

单片机烧录原理有三种方式:

1、把单片机当做一个ROM芯片,早期的单片机都是如此。将单片机放在通用编程上编程时,就像给28C256这样的ROM中写程序的过程一样。

2、像AT89S52或AVR单片机一样,在单片机上有SPI接口,这时用专用的下载线将程序烧写到单片机中。这时不同的是,单片机的CPU除了执行单片机本身的指令之外,还能执行对ROM进行操作的特殊指令,如ROM擦除、烧写和校验指令。在编程ROM时,下载线先通过传输这些指令给CPU执行(擦除ROM、读入数据、烧写ROM、和校验ROM),这样完成对单片机的ROM的烧写。

3、引导程序,即单片机中已经存在了一个烧写程序。启动单片机时首先运行这程序,程序判断端口状态,如果符合“要烧写ROM”的状态存在,就从某个端口(串口、SPI等等)读取数据,然后写入到单片机的ROM中。如果没有“要烧写ROM”的状态,就转到用户的程序开始执行。

理解这个原理需要知道几个知识点:

单片机是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机,和计算机相比,单片机只缺少了I/O设备。

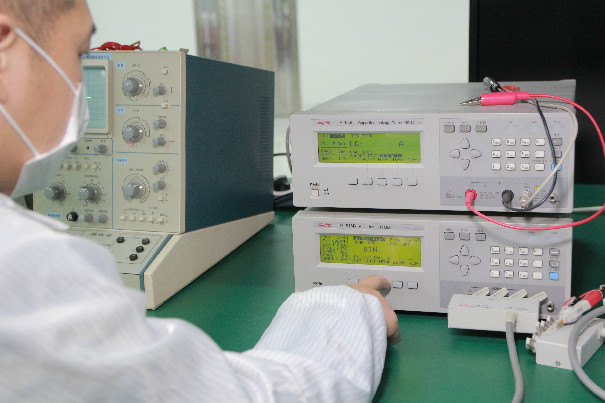

如何判断IC是否被烧录过?芯片编程的基础原理

单击片烧录原理总结:

ICP:使用SWD接口进行烧录,如J-Link烧录器和J-Flash软件配合使用。

ISP:使用引导程序(Bootload)加上外围UART/USB等接口进行烧录。

IAP:软件自身实现在线电擦除和编程的方法,不使用任何工具。程序通常分成两块,分别为引导程序和应用程序。

可以这样比喻性的理解:单片机就是电脑的主板,我们写的程序就是操作系统,主板里面装入引导操作系统的基本程序,下载程序就是给电脑装系统。

怎么判别IC是否烧录过。IC是否烧录过,首先要去从内部结构来看的话,通过烧录器检查IC是否有被烧录过。

第一,通过空白检查,如果烧录过的IC,客户没有清除过,它里边还会残留一些资料,这个时候就可以看出IC是否有被烧录过。

第二,通过外观检测,IC是否有焊过锡,客户有时候会做一些标记点,就是打一些颜色标识,从外观上去辨别IC是否有被烧录过。

第三,查看一下IC的生产周期,它是在哪个时间段生产的,一般来讲,IC的生产周期是按周来计算的,我们可以查看一下IC上面标记的它是哪一年或者是第几周生产的。

检查IC时,如果客户清除过,而且它的外观又是很新,这个就比较难确定了。如果IC的外观又好又空白,只要IC的功能好,也就不用去太在意了,一般客户烧录为了区别不同版本的IC,他们是会在IC上面打点。

一般来说,原厂出的货都是没有烧录过的,里边是空白的,通过检查是否为空白可以判断此IC是否存在烧录的情况。在外观层面,通过查看是否存在一些标记点,注脚有无焊过锡等方式,来辨别IC是否有被烧录过。
