三综合试验是什么?三综合试验通用检测标准

日期:2021-07-29 11:38:00浏览量:3211标签:三综合测试三综合试验可靠性测试

三综合试验是指综合温度、湿度、振动三个环境应力的试验。本试验是用于考核产品在温湿度和振动三综合的环境下运输、使用的适应性。与单一因素作用相比,更能真实地反映电工电子产品在运输和实际使用过程中对温湿度及振动复合环境变化的适应性,暴露产品的缺陷,是新产品研制、样机试验、产品合格鉴定试验全过程必不可少的重要试验手段。还有冲击和碰撞等,具体如何搭配测试根据客户要求来定。

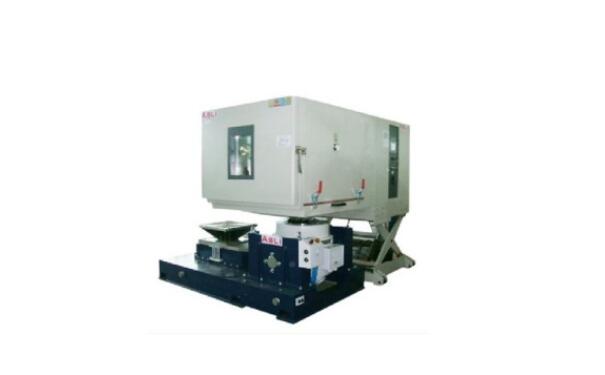

温度振动试验(两综合试验:振动═温度、温度═湿度、振动═湿度;三综合试验:振动═温度═湿度),是由一台恒温恒湿试验箱或快速升降温试验箱和振动台组合而成的试验设备实现的试验条件。三综合试验够同时进行温湿度和振动对产品的影响。将单独的环境应力施加在产品上可激发出产品的故障,那么将三种不同的环境应力施加在产品上则可轻易地得到3-5倍的加速效果。同时,通过将不同的环境应力综合还能激发出单独应力施加时所不能出现的故障。

三综合试验 - 可靠性测试

在进行温度,湿度,振动三种应力同时施加的综合试验时,从故障发生的机理来说,进行温度循环的产品内部由于材料膨胀系数的差异发生伸缩,在结合部位发生松动,这时如果施加湿度,潮气就会从缝隙间侵入,使结合部和连接处的摩擦系数降低。再施加振动应力,相对于特定的频率,产品的共振现象还会发生。像这样通过运动,吸湿,冻结,共振的反复过程,使新的失效模式(由大幅度加速的单独因子失效模式和三种因子综合的相叠加效果引起的)的出现成为可能。

三综合测试:温度+湿度+振动/冲击/碰撞

温度范围:-70℃~+180℃

湿度范围:10%RH~98%RH

温变速率:≦20℃/min

振动推力:2200KGf,5500KGf

振动位移:≦90mm

振动频率:≦2700Hz

振动加速度:≦100G

冲击加速度:≦200G

脉宽:0.5ms~25ms

碰撞频率:≦120次/min

三综合试验检测范围:汽车零部件,紧固件,密封件,电子产品等。

三综合试验检测标准:

1、GB/T 2423.25-2008电工电子产品环境试验 第2部分:试验方法 试验Z/AM:低温/低气压综合试验

2、GB/T 2423.26-2008电工电子产品环境试验 第2部分:试验方法 试验Z/BM:高温/低气压综合试验

3、GB/T 2423.27-2005电工电子产品环境试验第2部分:试验方法试验 Z/AMD:低温/低气压/湿热连续综合试验

4、GB/T 2423.35-2005Z/AFc:散热和非散热试验样品的低温/振动(正弦)综合试验

5、GB/T 2423.35-2019环境试验 第2部分:试验和导则 气候(温度、湿度)和动力学(振动、冲击)综合试验

6、GB/T 2423.36-2005电工电子产品环境试验第2部分:试验方法试验 Z/BFe,散热和非散热试验样品的高温/振动(正弦)综合试验

7、GB/T 2424.15-2008电工电子产品环境试验 第3部分:温度/低气压综合试验导则

8、GB/T 2424.22-1986电工电子产品基本环境试验规程 温度(低温、高温)和振动(正弦)综合试验导则

9、GB/T 5170.19-2018环境试验设备检验方法 第19部分:温度、振动(正弦)综合试验设备

10、GB/T 12085.5-2010光学和光学仪器 环境试验方法 第5部分:低温、低气压综合试验

三综合测试目的及意义

三综合环境试验箱主要为航天、航空、石油、化工、电子、通讯等科研及生产单位提供温湿度变化环境,同时可在试验箱内将电振动应力按规定的周期施加到试品上,供用户对整机(或部件)、电器、仪器、材料等作温湿度、振动综合应力筛选试验,以便考核试品的适应性或对试品的行为作出评价。与单一因素作用相比,更能真实地反映电工电子产品在运输和实际使用过程中对温湿度及振动复合环境变化的适应性,暴露产品的缺陷,是新产品研制、样机试验、产品合格鉴定试验全过程必不可少的重要试验手段。
