电磁继电器失效,如何进行故障排查及处理?

日期:2021-07-27 09:38:00浏览量:2269标签:自动化电路电子元器件电磁继电器

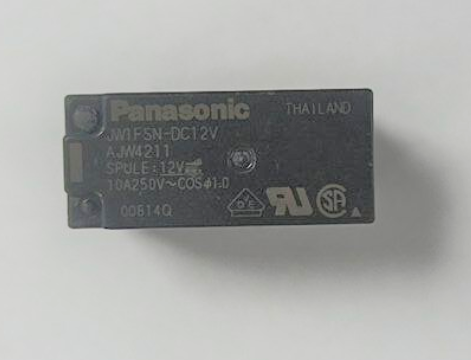

最近创新检测接到一批故障继电器据客户描述这批继电器在车间调试过程中有的不工作, 不良率在10%。故障继电器的外观如下图,属于松下品牌,型号为JW1FSN-DC12V AJW4211,属于市面常见、广泛流通的电磁继电器产品。


针对这批故障继电器我们将其拆解进行内部检查,以找出故障原因。在解决问题之前,我们先来看一下继电器的基本原理,并了解继电器的常见故障,以便更好理解本次案例。

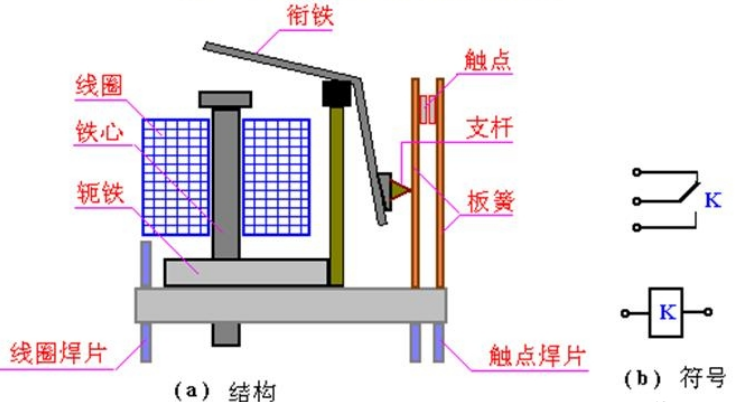

在自动化电路中继电器起到电路切换和电路保全等作用上图是继电器中的一类即电磁继电器的原理图也是我们次案例中有问题的继电器

电磁继电器主要由、线圈、衔铁、触点等部分组成。线圈通电后,产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,使触点摆脱原来的位置;当线圈断电后,电磁吸力消失,衔铁返回原来的位置,触电又恢复到原来闭合的状态。应用时只要把需要控制的电路接到触点上,就可利用继电器控制电路的导通和切断

电磁继电器结构经典,应用广泛,其易发故障已经被总结的较为透彻。长期使用过后的电磁继电器,触点易发松动、积灰、氧化等现象,进而导致接触不良,造成继电器失效。

除此以外,继电器在封装组装过程中过度压缩尺寸间距、产品可靠性测试筛选不足、材料抗弯曲能力不足等因素,也会导致继电器失效。那么我们这次检测的这批继电器由于什么原因失效请跟随我们的拆解往下看

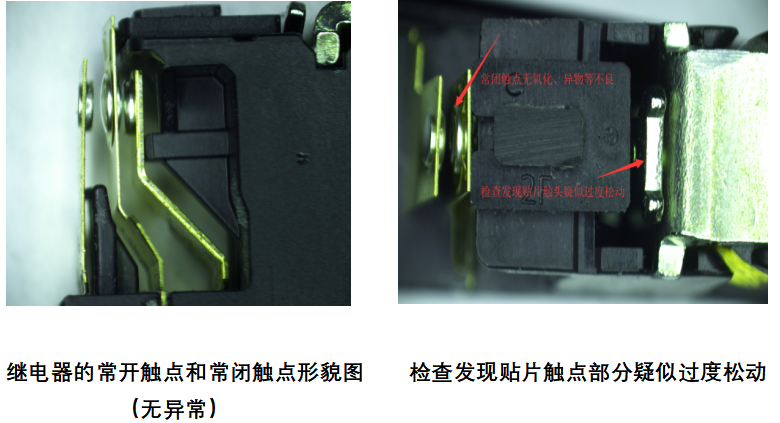

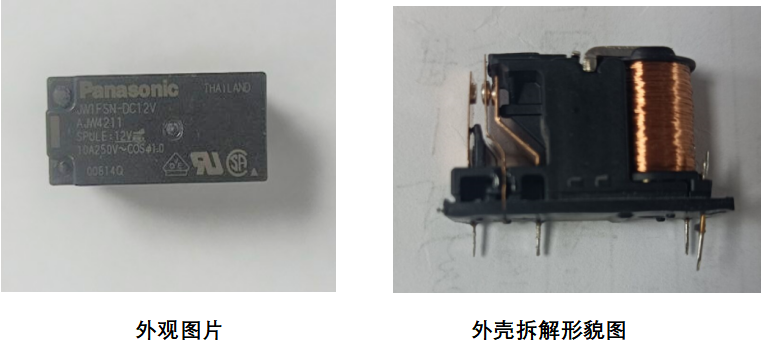

拆解如图故障继电器的线圈、触电等关键结构全都展露在我们的眼前。排查各个部分,我们发现此继电器的常开触点和常闭触点没有异常,其贴片触点部分疑似过度松动,是什么原因导致其松动,我们接着排查。

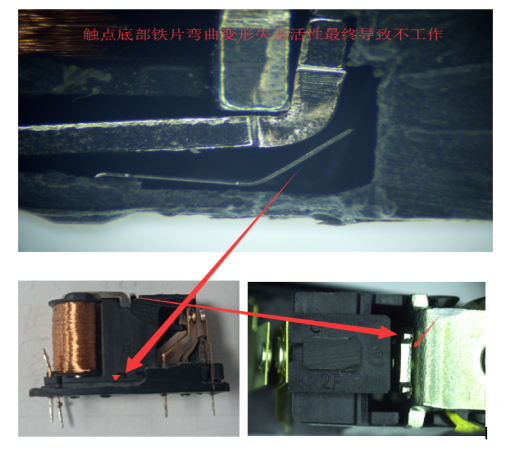

顺藤摸瓜,我们又对此继电器的辅助触电底部铁片观察,确认底部活动铁片发生机械形变,造成辅助触点接触不良,进而导致继电器失效。至于底部铁片形变的原因,可能是腐蚀、长期使用后的老化、材料强度不足、辅助触点底部贴片氧化等因素导致,较为复杂。

【结论】:

此案件客户出于自身特殊原因,未做EDS&材料分析,与工厂现场人员对使用环境、存储、设计等沟通排查确认无误,最终确认产品故障为封装或者材料强度不足导致应用失效。

解决办法

改进封装制造工艺、提升材料的物理强度,通过老化寿命筛选不良。

【开云全站体育 建议】

建议客户根据自己产品需要选择强度足够的继电器,并通过老化寿命测试筛掉不良品与此同时改良产品制造工艺避免损坏关键元器件。执行以上措施,可以最大程度规避失效元件给整个工程带来不良影响。

以上就是本次电磁继电器的失效分析案例解读,希望您可以从中了解到这类产品的原理及常见故障原因。您再进行日常生产、贸易等活动时,发现各类问题元器件,欢迎您联系创芯在线检测中心进行检测。

访问//www.pouchinit.com,详细了解创芯在线检测中心。
