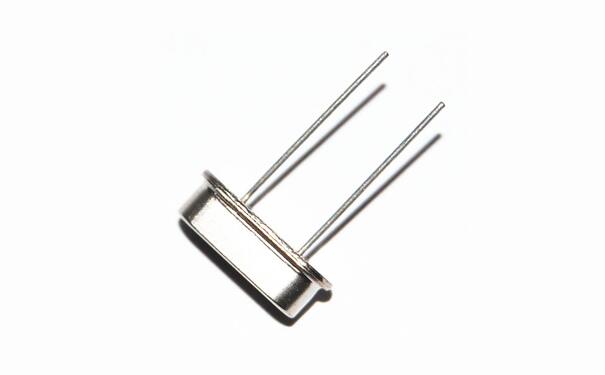

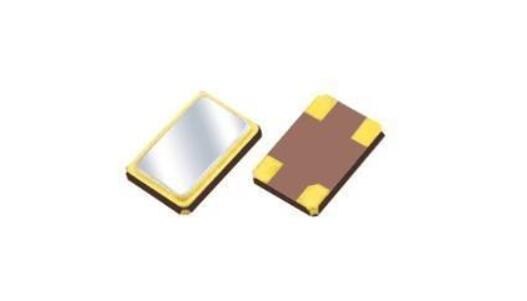

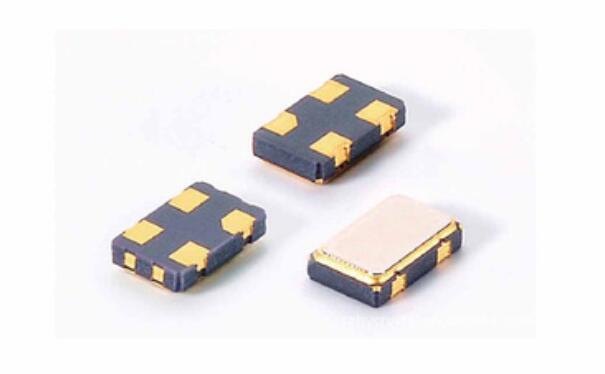

晶振在电子设备中和智能控制系统中，应用是非常广泛的。每个单片机系统里都有晶振，全程是叫晶体震荡器，在单片机系统里晶振的作用非常大，他结合单片机内部的电路，产生单片机所必须的时钟频率，单片机的一切指令的执行都是建立在这个基础上的，晶振的提供的时钟频率越高，那单片机的运行速度也就越快。晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器(VCO)。晶振的标识符号为X，或Y，Z。单位为赫兹(HZ)。晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路;RC(电阻、电容)振荡器。一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。另一种为简单的分立RC振荡器。晶振的类型有SMD和DIP型，即贴片和插脚型。
晶振有一个重要的参数，那就是负载电容值，选择与负载电容值相等的并联电容，就可以得到晶振标称的谐振频率。
一般的晶振振荡电路都是在一个反相放大器（注意是放大器不是反相器）的两端接入晶振，再有两个电容分别接到晶振的两端，每个电容的另一端再接到地，这两个电容串联的容量值就应该等于负载电容，请注意一般IC的引脚都有等效输入电容，这个不能忽略。
一般的晶振的负载电容为15p或12.5p ，如果再考虑元件引脚的等效输入电容，则两个22p的电容构成晶振的振荡电路就是比较好的选择。
晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振（谐振）的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。
谐振振荡器包括石英（或其晶体材料）晶体谐振器，陶瓷谐振器，LC谐振器等。
晶振与谐振振荡器有其共同的交集有源晶体谐振振荡器。
晶振的作用
晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。
晶振的检测
晶振的检测有两种方法比较简单，第一种是电阻检测法，用指针万用表的功能挡调至RX10K挡测量晶振的两脚之间的电阻值，这此测得的应为无穷大。若实测电阻值不为无穷大甚至出现电阻为零的情况，则说明晶振内部存在漏电或短路性故障。还有一种方法是在路测压法，以车间的热量表的模块为例，说一下这种方法。首先将模块的电源接上3.6v的电池，让其工作，暂时不用按下按键，用数字万用表将功能挡调直流电压挡20V，黑表笔接负端，红表笔分别接晶振的两只引脚，正常情况下，一只脚为0V，一只脚为3.6V(供电电压)左右。然后按一下模块上的按键，再用红表笔测晶振的两只引脚，正常情况下，两只引脚的电压均为1.8V(供电电压的一半)左右。若测得数值与正常值相差很大，则晶振工作不正常。
还整理了其他检测晶振好坏的方法与技巧，具体如下：用数字电容表（或数字万用表的电容档）测量其电容，一般损坏的晶振容量明显减小（不同的晶振其正常容量具有一定的范围）；贴近耳朵轻摇，有声音就一定是坏的（内部的晶体已经碎了，还能用的话频率也变了）；测试输出脚电压。一般正常情况下，大约是电源电压的一半。因为输出的是正弦波（峰峰值接近源电压），用万用表测试时，就差不多是一半啦。用代换法或示波器测量。 那么如何用万用表测量晶振是否起振？ 可以用万用表测量晶振两个引脚电压是否是芯片工作电压的一半，比如工作电压是5V则测出的是否是2.5V左右。另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的.
