[整理]关于IC芯片烧录常见问题汇总

日期:2021-05-10 16:45:00浏览量:2480标签:IC烧录编程烧录芯片烧录

烧录芯片就是芯片作为一种处理器,在工作上需要有程序,来将所有组件小型化至一块或数块集成电路内;一种集成电路,可在其一端或多端接受编码指令,执行此指令并输出描述其状态的信号,而将程序存储到芯片中的这一过程,就被称为芯片烧录。

一般来说,厂商从半导体商买来各种可烧录IC其资料区都是空白的,在组装前才将其最新版的控制程序及数据使用IC烧录器写入,这是一项比IC测试还重要的必要流程,一般都由最终电子产品制造者来执行完成,也是生产制造中,较容易出错需要较多调试纠正的环节。

[整理]关于IC芯片烧录常见问题汇总

什么是芯片烧录?

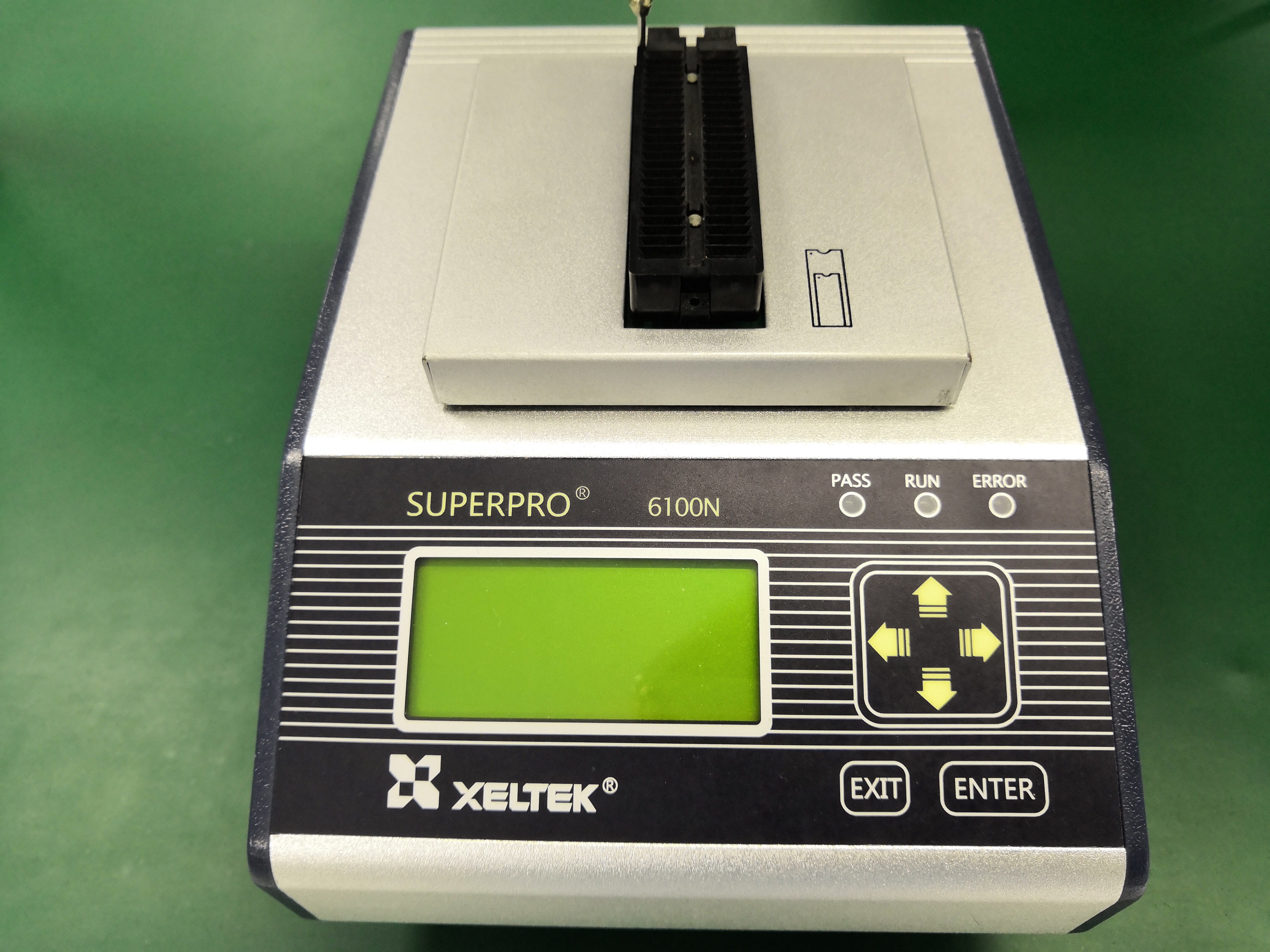

烧录器英文名为PROGRAMMER,有人叫WRITER,更早期有人叫BURNER,这种机器是用来烧录〔PROGRAM〕一种称为可烧录的IC〔PROGRAMABLE IC〕,可烧录这些IC内部的CELL〔细胞〕资料,造成不同的功能,以前的IC大部份都是固定功能的IC〔DEDICATED ID〕,所以设计者若设计一片电路板必须用上多种不同的固定功能的IC,对大量生产者需准备很多类型的IC,自从可烧录的IC出现后,设计者只要准备一种IC便可把它烧录成不同功能的IC,备料者只采购一种IC即可,备料方便,但须准备烧录器去烧录它。

烧录(一般的),是指用刻录机把数据刻录(也称烧录)到刻录盘。如CD、DVD两者刻录盘,后者容量要比前者大的多。

烧录就象COPY一样。把你电脑里的东西COPY在别的文件载体上,就象1.4寸的磁盘就可以说是一种烧录盘。

但是比如GBA的卡,就是烧录卡,但是不能叫刻录卡。烧录刻录就都是同一个过程的,但是放到不同载体上就有不同的叫法。

为什么IC需要烧录呢?

第一,因为电子产品中有单片机或者ARM的控制器。在生产过程中,最开始控制芯片当中是没有任何程序的,为了单片机或者ARM芯片按照我们设计的功能执行操作,则需要将工程编写好的程序执行文件,烧录到我们电子产品的控制器芯片当中。

第二,需要烧录对应参数。当单片机或者ARM程序烧录后,有时候为了保密,可以通过串口或者USB等接口,需要对程序进行加密参数设定,或者烧录一部分参数,比如wifi模组的IP地址和端口的数据。都是为了保证电子产品能够正常运行。

第三,烧录文件,比如字库、图片、铃声、动画等文件。现在很多电子产品当中,都有显示屏幕,为了给用户增加优越的用户体验,需要将提前处理的高清照片保证到单片机或者ARM系统存储当中,字库文件是为了用户输入汉字调用的电子产品底层文件。

总的来说,IC收录这一道程序的目的在于保证单片机系统或者ARM芯片的正常运行,以及安全运行中必不可少的文件和参数。

[整理]关于IC芯片烧录常见问题汇总

如何判断IC是否烧录过?

检查IC是否烧录过的方式大致有两种,一是通过外观辨别,二是借用烧录器从内部结构去观测。

一般来说,原厂出的货都是没有烧录过的,里边是空白的,通过检查是否为空白可以判断此IC是否存在烧录的情况。在外观层面,通过查看是否存在一些标记点,注脚有无焊过锡等方式,来辨别IC是否有被烧录过。

可烧录的IC分类有哪些?

可烧录的IC,一般分为MCU类和存储类两大类。

MCU类可烧录IC

MCU类可烧录IC,目前市场上有很多单芯片控制器(SINGLE MCU)可以通过配套的烧录器进行一次或多次资料烧写。通常仅能烧录一次的MCU被叫做OTP MCU,与之相对的是MTP MCU,就是可多次烧录的MCU。

存储类可烧录IC

存储类可烧录IC的门类众多,例如EPROM、EEPROM、NOR FLASH、SPROM、NAND FLASH等等,都属于存储类可烧录IC。

EPROM、NOR FLASH、EEPROM、SPROM主要用于存放我们的数据资料或程式,生产厂家众多,市面上有相当多的万用烧写器可以把资料烧写进这些IC。

NAND FLASH只有三星等几个生产厂家生产,目前广泛用于U盘、MP3、MP4、ELA和电子词典上。
