回流焊是一种用于将电子元件焊接到PCB板上的工艺技术，因其加热方式类似于河流回流而得名。该工艺主要通过热传导方式将热量传递给焊料，使焊料熔化并与元件引脚和PCB板上的铜箔进行冶金结合，实现元件与PCB板的可靠连接。回流焊工艺具有自动化程度高、焊接质量稳定可靠等优点，广泛应用于电子制造领域。本文将对回流焊的工艺流程进行详细介绍。

回流焊工艺流程

准备阶段

在准备阶段，操作员需要对回流焊设备进行调试，确保其运行正常。同时，还需要准备好待焊接的PCB板、电子元件、焊膏等材料，并对PCB板进行清洗，去除表面的杂质和氧化物，以确保焊接质量。

印刷焊膏

在PCB板上印刷焊膏是回流焊工艺的重要步骤之一。操作员使用丝网印刷或点涂等方式，将焊膏均匀地涂抹在PCB板的焊盘上。焊膏的主要成分是焊料合金粉末和助焊剂，其作用是连接元件引脚和PCB板上的铜箔。

贴装元件

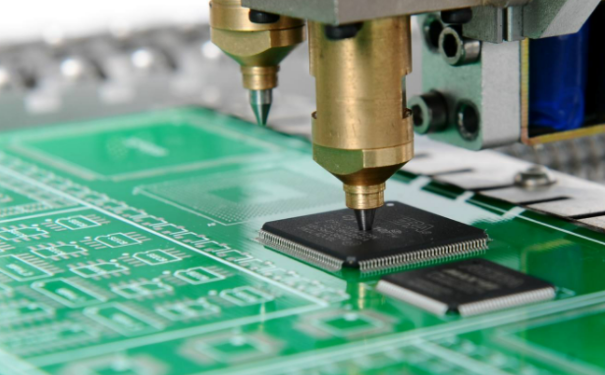

在印刷焊膏后，操作员将电子元件放置在PCB板的相应位置上。这一步骤通常由自动贴片机完成，以确保元件放置的准确性和一致性。在放置元件时，需要注意元件的极性和方向，确保其与PCB板上的设计相符合。

回流焊接

完成贴装后，将PCB板放入回流焊设备中，进行加热焊接。在这一过程中，焊膏中的焊料粉末熔化并扩散到元件引脚和PCB板上的铜箔之间，形成焊接点。同时，助焊剂挥发或残留，有助于增强焊接点的可靠性和耐久性。回流焊的温度曲线(加热和冷却过程)对于焊接质量至关重要。常见的温度曲线包括四个阶段：预热、焊接、热循环和冷却。预热的目的是使PCB板逐渐升温至适宜的焊接温度，以避免因温度突变导致的元件损坏或焊接不良。焊接阶段是熔化焊料的过程，通常在220-240℃之间进行数分钟。热循环阶段是对焊接后的PCB板进行冷却处理，以促进焊点的结晶和增强机械强度。最后是冷却阶段，此时焊点逐渐冷却并硬化。在整个回流焊接过程中，操作员需要监测设备的温度曲线，以确保其符合工艺要求，并及时处理任何异常情况。

冷却与检查

在完成加热过程后，将PCB板自然冷却或通过冷却区进行快速冷却。当温度降至室温后，操作员需对焊接好的PCB板进行目视或使用相关检测设备进行检查，以确认焊接质量是否符合要求。常见的检测方法包括视觉检测、X光检测和飞针检测等。对于不合格的焊接点，需要进行修复或重新加工。

后续处理与测试

最后，对焊接好的PCB板进行必要的后续处理和测试。这包括清洗、标识、检测功能和性能等。通过测试可以验证回流焊工艺的效果，确保焊接质量可靠并满足设计要求。同时，测试结果还可以为后续生产提供改进依据和经验总结。

回流焊工艺注意事项

温度控制：回流焊工艺的关键是控制温度曲线，确保温度适中且不过高或过低。温度过高可能导致元件损坏或焊接不良，而温度过低则可能导致焊接不牢固或形成冷焊点。因此，操作员需要密切关注设备的温度曲线，并采取相应措施进行调整。

焊膏选择：焊膏的选择对于回流焊工艺至关重要。不同成分的焊膏具有不同的熔点、粘度和助焊剂特性等参数，需要根据实际需求进行选择。同时，需要注意焊膏的保存和使用条件，避免因受潮或过期导致性能下降。

PCB板清洁：在回流焊工艺中，PCB板的清洁度对于焊接质量有很大影响。如果PCB板表面有污垢、氧化物或残留物等杂质，会导致焊接不良或形成虚焊等缺陷。因此，操作员需要定期对设备进行清洁维护，并对印刷好焊膏的PCB板进行仔细检查和清洁处理。

元件放置与贴装：在贴装元件时，需要注意元件的极性、方向和位置等因素，确保其与PCB板的设计相符合。同时，操作员需要采取相应措施提高贴装精度和效率，如采用高精度贴片机和自动化生产线等设备和技术手段。

安全操作：回流焊设备在使用过程中会产生高温和有毒气体等危险因素，操作员需要遵守安全操作规程。

要提高回流焊工艺的焊接质量，可以关注以下几个方面：

优化温度曲线：回流焊的温度曲线对焊接质量有着重要影响。通过精确控制预热、回流、冷却等阶段的温度和时间，可以确保焊料的充分熔化和良好结晶，从而提高焊接质量。

选用合适的焊料和助焊剂：焊料和助焊剂的选择也是影响焊接质量的重要因素。应根据具体的工艺要求和产品特性，选择合适的焊料和助焊剂，以确保焊接的可靠性和稳定性。

提高元件贴装精度：元件的贴装精度直接影响焊接质量。采用高精度的贴装设备和工艺，确保元件的准确放置，可以减少焊接缺陷，提高焊接质量。

控制焊接环境：焊接环境中的温度、湿度、洁净度等因素都会对焊接质量产生影响。应确保焊接环境符合工艺要求，减少环境因素对焊接质量的不良影响。

加强设备维护和保养：回流焊设备的状态对焊接质量也有很大影响。定期对设备进行维护和保养，确保设备的正常运行和良好状态，可以提高焊接质量的稳定性和一致性。

强化过程监控和检验：通过加强过程监控和检验，及时发现并处理焊接过程中的问题，可以有效避免焊接缺陷的产生，从而提高焊接质量。

进行持续改进和创新：随着技术和市场的发展，不断有新的焊接技术和方法涌现。通过持续改进和创新，引入新的技术和方法，可以进一步提高回流焊工艺的焊接质量。

综上所述，提高回流焊工艺的焊接质量需要从多个方面入手，包括优化温度曲线、选用合适的焊料和助焊剂、提高元件贴装精度、控制焊接环境、加强设备维护和保养、强化过程监控和检验以及进行持续改进和创新等。
