学会电子元器件电感器的检测只需掌握这几点

日期:2021-04-29 16:07:00浏览量:1343标签:电子元器件检测电感检测

电感:当线圈通过电流后,在线圈中形成磁场感应,感应磁场又会产生感应电流来抵制通过线圈中的电流。我们把这种电流与线圈的相互作用关系称其为电的感抗,也就是电感,单位是“亨利”(H)。也可利用此性质制成电感元件。 电感在电路中常用“L”加数字表示,如:L6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流,频率越高,线圈阻抗越大。电感在电路中可与电容组成振荡电路。电感一般有直标法和色标法,色标法与电阻类似。如:棕、黑、金、金表示1uH(误差5%)的电感。电感的基本单位为:亨(H)换算单位有:1H=103mH=106uH。

电感器

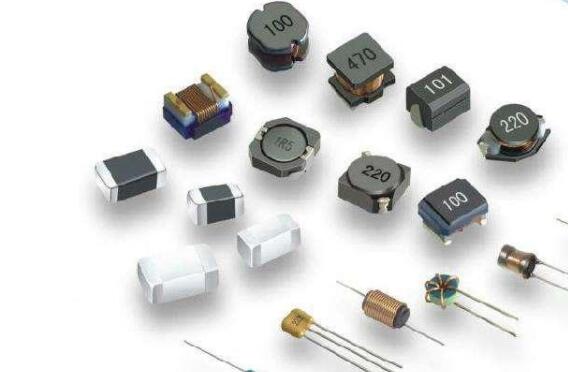

电感器件的识别


电感器件可分为两大类:一是应用自感作用的电感线圈;二是应用互感作用的变压器。电感线圈一般简称为电感,电感的应用范围很广泛,在调谐,振荡,耦合,匹配,滤波,陷波,延迟,补偿及偏转等电路中,都是必不可少的哦。其实电感就是一种线圈,自身可以建立(或感应)电压,以此反映通过线圈的电流的变化。也就是说,随着流过线圈的电流的变化,线圈内部会感应某个方向的电压以反映通过线圈的电流变化。在电路中,电感的符号为(电子元器件检测系列:电感器的识别与检测)基本单位是享,字母符号为H,常用的电感值还有毫享(mH),微享(uH),其转换关系为:1H=103mH=106uH。电感跟电阻类似,没有正负极,在电路 中可以任意连接,但是互相耦合的线圈必须用特殊的方式连接。

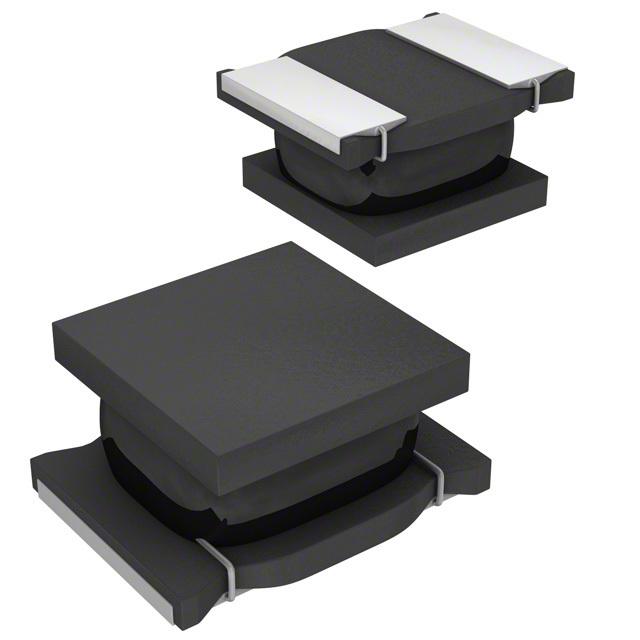

电感器


电感器的作用


电感的主要作用是隔交通直,这也是它的一个特性。还有就是滤波, 和组成谐振电路的作用。


电感器的检测


电感器的好坏可以用万用表进行检测,如图所示将万用表置于“R×1”挡,两表笔(不分正、负)与电感器的两引脚相接,表针指示应接近为“0Ω”,电感量较大的电感器应有一定的阻值。如果表针不动,说明该电感器内部断路;如果表针指示不稳定,说明内部接触不良。

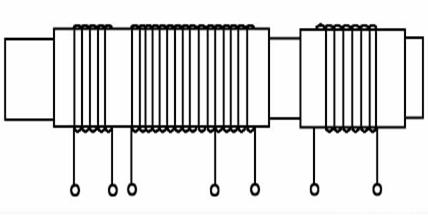

假定一个线圈是由没有电阻的导线绕制的,在电路中不消耗电能,只有磁场能和电能之间的互相转换,则把这种只有电感的理想的线圈,称做电感元件。电感元件在电路中的图形和文字符号如图所示。

电子元器件检测系列:电感器的识别与检测

电感元件

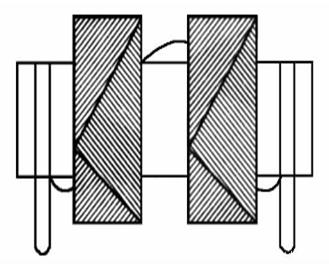

在电子电路中,利用电感线圈“通直流,阻交流”的作用来进行分频和滤波,如用图所示高频扼流圈阻止高频信号通过,也可以用如图所示的线圈与电容器构成调谐或选频电路。

电子元器件检测系列:电感器的识别与检测

阻止高频信号通过

电子元器件检测系列:电感器的识别与检测

调协、选频电路

1.质量检测

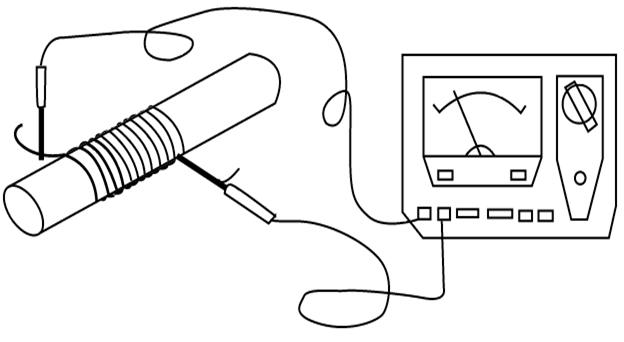

(1)先用万用表欧姆挡R×1挡去测量线圈的电阻值,如图所示。

电子元器件检测系列:电感器的识别与检测

判断电感好坏

(2)多个绕组的线圈,除测量其每组绕组的电阻外,还要用万用表测量绕组之间是否有短路现象。

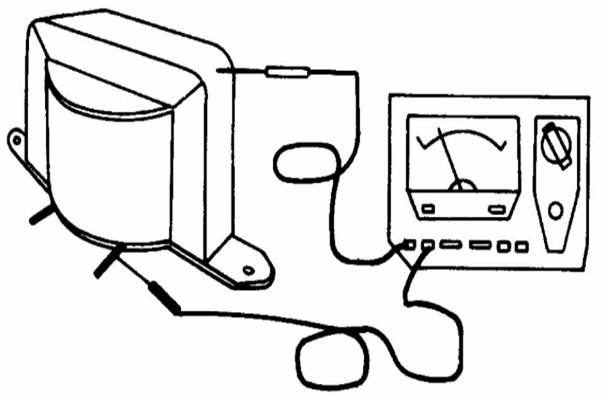

(3)对具有铁芯或金属屏蔽罩的线圈,还要测量它的线圈与铁芯或金属屏蔽罩间是否短路,如图所示。

电子元器件检测系列:电感器的识别与检测

测量线圈与铁芯是否短路
