专业检测机构讲解:电子元器件电容怎么检测好坏

日期:2021-04-29 15:09:00浏览量:1324标签:检测机构电容检测电子元器件检测

电容(或电容量,Capacitance)指的是在给定电位差下的电荷储藏量;记为C,国际单位是法拉(F)。一般来说,电荷在电场中会受力而移动,当导体之间有了介质,则阻碍了电荷移动而使得电荷累积在导体上;造成电荷的累积储存,最常见的例子就是两片平行金属板。也是电容器的俗称。

专业检测机构讲解电子元器件电容怎么检测好坏

电容器的识别

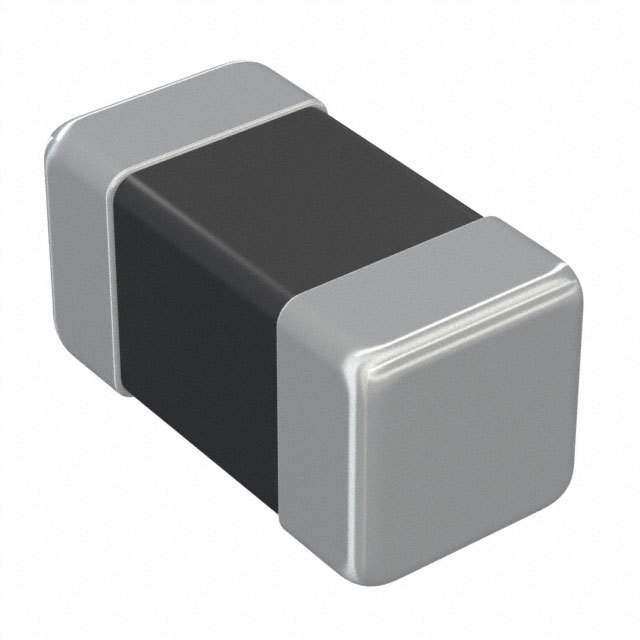

两个被介质分隔的任意形状的导体,在一定电压作用下所能容纳电荷的能力称为这两导体间的电容。电容器在电路中的符号为(电容.webp.jpg),字母符号为C,单位为法(F),另外还有毫法(mF),微法(uF),纳法(nF),皮法(pF),1F=103mF=106uF=109nF=1012pF。电容器是电气设备中的一种重要的元件,在电子技术和电工技术中有很重要的应用。电容器可以容纳电荷,使电容器带电叫做充电,充了电的电容器两极之间有电场,充电后的电容器失去电荷叫做放电,放完电的电容器两极之间不再存在电荷。在车间常用的电容器是片式陶瓷电容器和钽电解电容器,其中片式陶瓷电容器的电容值标在电容器表面上跟贴片电阻器一样,也没有正负极之分,读取电容器的容值跟电阻器一样举几例子吧。例如:330=33X100=33pF,104=10X104=100000pF=100nF=0.1uF。

电容器的作用 

电容器的作用是隔直通交,这也是它的特性。还有就是旁路滤波,信号耦合等。因此应用于交流耦合,隔离直流,滤波,交流或脉冲旁路,RC定时,LC谐振选频,电源退耦,自举,补偿等电路中。

专业检测机构讲解电子元器件电容怎么检测好坏

电容器好坏的检测方法

1、固定电容器的检测

A、检测10pF以下的小电容

因10pF以下的固定电容器容量太小,用万用表进行测量,只能定性的检查其是否有漏电,内部短路或击穿现象。测量时,可选用万用表R×10k挡,用两表笔分别任意接电容的两个引脚,阻值应为无穷大。若测出阻值(指针向右摆动)为零,则说明电容漏电损坏或内部击穿。

B、检测10PF~0.01μF固定电容器是否有充电现象,进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上,且穿透电流要小,可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用,把被测电容的充放电过程予以放大,使万用表指针摆动幅度加大,从而便于观察。应注意的是:在测试操作时,特别是在测较小容量的电容时,要反复调换被测电容引脚接触A、B两点,才能明显地看到万用表指针的摆动。

C、对于0.01μF以上的固定电容,可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电,并可根据指针向右摆动的幅度大小估计出电容器的容量。

2、电解电容器的检测

A、因为电解电容的容量较一般固定电容大得多,所以,测量时,应针对不同容量选用合适的量程。根据经验,一般情况下,1~47μF间的电容,可用R×1k挡测量,大于47μF的电容可用R×100挡测量。

B、将万用表红表笔接负极,黑表笔接正极,在刚接触的瞬间,万用表指针即向右偏转较大幅度(对于同一电阻挡,容量越大,摆幅越大),接着逐渐向左回转,直到停在某一位置。此时的阻值便是电解电容的正向漏电阻,此值略大于反向漏电阻。实际使用经验表明,电解电容的漏电阻一般应在几百kΩ以上,否则,将不能正常工作。在测试中,若正向、反向均无充电的现象,即表针不动,则说明容量消失或内部断路;如果所测阻值很小或为零,说明电容漏电大或已击穿损坏,不能再使用。

C、对于正、负极标志不明的电解电容器,可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻,记住其大小,然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法,即黑表笔接的是正极,红表笔接的是负极。

D、使用万用表电阻挡,采用给电解电容进行正、反向充电的方法,根据指针向右摆动幅度的大小,可估测出电解电容的容量。

3、可变电容器的检测

A、用手轻轻旋动转轴,应感觉十分平滑,不应感觉有时松有时紧甚至有卡滞现象。将转轴向前、后、上、下、左、右等各个方向推动时,转轴不应有松动的现象。

B、用一只手旋动转轴,另一只手轻摸动片组的外缘,不应感觉有任何松脱现象。转轴与动片之间接触不良的可变电容器,是不能再继续使用的。

C、将万用表置于R×10k挡,一只手将两个表笔分别接可变电容器的动片和定片的引出端,另一只手将转轴缓缓旋动几个来回,万用表指针都应在无穷大位置不动。在旋动转轴的过程中,如果指针有时指向零,说明动片和定片之间存在短路点;如果碰到某一角度,万用表读数不为无穷大而是出现一定阻值,说明可变电容器动片与定片之间存在漏电现象。
