检测机构经验分享:常用电子元器件电阻的检测与识别

日期:2021-04-29 14:23:00浏览量:1197标签:电阻检测电子元器件检测

作为电子行业的工作者,电阻是无人不知无人不晓的。它的重要性,毋庸置疑。人们都说“电阻是所有电子电路中使用最多的元件。”电阻,因为物质对电流产生的阻碍作用,所以称其该作用下的电阻物质。电阻将会导致电子流通的变化,电阻越小,电子流通量越大,反之亦然。没有电阻或电阻很小的物质称其为电导体,简称导体。不能形成电流传输的物质称为电绝缘体,简称绝缘体。 在物理学中,用电阻(Resistance)来表示导体对电流阻碍作用的大小。导体的电阻越大,表示导体对电流的阻碍作用越大。不同的导体,电阻一般不同,电阻是导体本身的一种特性。电阻元件是对电流呈现阻碍作用的耗能元件。 电阻元件的电阻值大小一般与温度有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。 电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。


电阻器的识别 

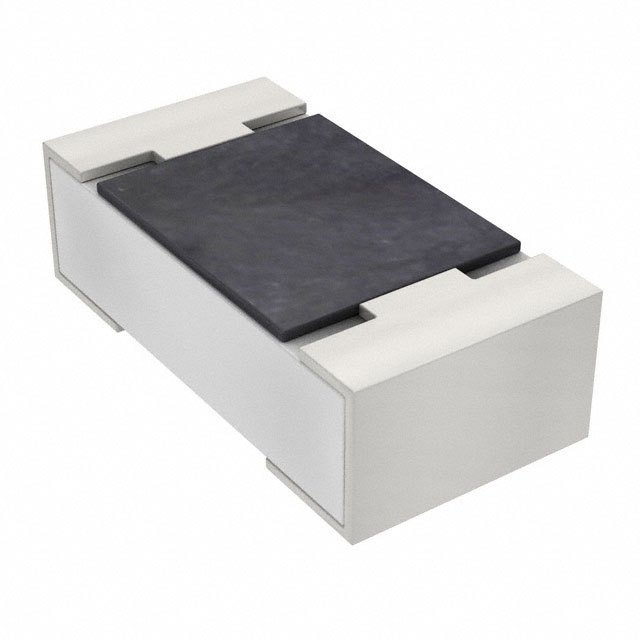

电阻器没有极性(正负极),电阻元件的基本特征是消耗能量或者叫吸收能量。电阻在电路中的符号为(常用电子元器件的检测与识别【电阻篇】)或(电阻2.webp.jpg)字母符号为R,单位为欧姆(Ω),另外还有千欧姆(KΩ),兆欧姆(MΩ)1兆欧(MΩ)=1000千欧(KΩ)=106欧姆。电阻器的体积很小,一般在电阻器的表面标明阻值,精度,材料,功率等几项。在车间常用的电阻是片式陶瓷电阻器(也叫贴片电阻器),其阻值标在电阻表面上,电阻参数标注的方法有文字直接标注和色环标注两种读取贴片的电阻,举几个例子:103=10X103=10KΩ,333=33X103=33KΩ,472=47X102=4.7KΩ等等。读取的方法是前两位为有效数字,第三位为十的几次方吧,或者是数字几就在最后面加上几个零。

电阻器的作用

电阻器第一个主要作用是限流的作用(或者叫具有阻碍电流的作用吧)。从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I与电阻R成反比,选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。电阻器第二个主要作用是产生降压的作用。当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比,即:U=IR.利用电阻器的降压作用,可以使较高的电源电压去适应电路工作电压的要求。第三个作用是分压和分流的作用。

常用电子元器件的检测与识别【电阻篇】

基本电阻器的检测方法及经验分享:

1、固定电阻器的检测。

A、将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度,应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系,它的中间一段分度较为精细,因此应使指针指示值尽可能落到刻度的中段位置,即全刻度起始的20%~80%弧度范围内,以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。如不相符,超出误差范围,则说明该电阻值变值了。

B、注意:测试时,特别是在测几十kΩ以上阻值的电阻时,手不要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一个头,以免电路中的其他元件对测试产生影响,造成测量误差;色环电阻的阻值虽然能以色环标志来确定,但在使用时最好还是用万用表测试一下其实际阻值。

2、水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3、熔断电阻器的检测。

在电路中,当熔断电阻器熔断开路后,可根据经验作出判断:若发现熔断电阻器表面发黑或烧焦,可断定是其负荷过重,通过它的电流超过额定值很多倍所致;如果其表面无任何痕迹而开路,则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断,可借助万用表R×1挡来测量,为保证测量准确,应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大,则说明此熔断电阻器已失效开路,若测得的阻值与标称值相差甚远,表明电阻变值,也不宜再使用。在维修实践中发现,也有少数熔断电阻器在电路中被击穿短路的现象,检测时也应予以注意。

4、电位器的检测。

检查电位器时,首先要转动旋柄,看看旋柄转动是否平滑,开关是否灵活,开关通、断时“喀哒”声是否清脆,并听一听电位器内部接触点和电阻体摩擦的声音,如有“沙沙”声,说明质量不好。用万用表测试时,先根据被测电位器阻值的大小,选择好万用表的合适电阻挡位,然后可按下述方法进行检测。

A、用万用表的欧姆挡测“1”、“2”两端,其读数应为电位器的标称阻值,如万用表的指针不动或阻值相差很多,则表明该电位器已损坏。

B、检测电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测“1”、“2”(或“2”、“3”)两端,将电位器的转轴按逆时针方向旋至接近“关”的位置,这时电阻值越小越好。再顺时针慢慢旋转轴柄,电阻值应逐渐增大,表头中的指针应平稳移动。当轴柄旋至极端位置“3”时,阻值应接近电位器的标称值。如万用表的指针在电位器的轴柄转动过程中有跳动现象,说明活动触点有接触不良的故障。

5、正温度系数热敏电阻(PTC)的检测。

检测时,用万用表R×1挡,具体可分两步操作:

A、常温检测(室内温度接近25℃);将两表笔接触PTC热敏电阻的两引脚测出其实际阻值,并与标称阻值相对比,二者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大,则说明其性能不良或已损坏。

B、加温检测;在常温测试正常的基础上,即可进行第二步测试—加温检测,将一热源(例如电烙铁)靠近PTC热敏电阻对其加热,同时用万用表监测其电阻值是否随温度的升高而增大,如是,说明热敏电阻正常,若阻值无变化,说明其性能变劣,不能继续使用。注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻,以防止将其烫坏。

6、负温度系数热敏电阻(NTC)的检测。

(1)、测量标称电阻值Rt

用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同,即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。但因NTC热敏电阻对温度很敏感,故测试时应注意以下几点:

A、Rt是生产厂家在环境温度为25℃时所测得的,所以用万用表测量Rt时,亦应在环境温度接近25℃时进行,以保证测试的可信度。

B、测量功率不得超过规定值,以免电流热效应引起测量误差。

C、注意正确操作。测试时,不要用手捏住热敏电阻体,以防止人体温度对测试产生影响。

(2)、估测温度系数αt

先在室温t1下测得电阻值Rt1,再用电烙铁作热源,靠近热敏电阻Rt,测出电阻值RT2,同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算。

7、压敏电阻的检测。

用万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻,均为无穷大,否则,说明漏电流大。若所测电阻很小,说明压敏电阻已损坏,不能使用。

8、光敏电阻的检测。

A、用一黑纸片将光敏电阻的透光窗口遮住,此时万用表的指针基本保持不动,阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零,说明光敏电阻已烧穿损坏,不能再继续使用。

B、将一光源对准光敏电阻的透光窗口,此时万用表的指针应有较大幅度的摆动,阻值明显减些,此值越小说明光敏电阻性能越好。若此值很大甚至无穷大,表明光敏电阻内部开路损坏,也不能再继续使用。

C、将光敏电阻透光窗口对准入射光线,用小黑纸片在光敏电阻的遮光窗上部晃动,使其间断受光,此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动,说明光敏电阻的光敏材料已经损坏。
