如何判断IGBT功率管的好坏?

日期:2024-03-11 15:50:54浏览量:54标签:IGBT检测

随着电力电子技术越来越先进和高效,IGBT已成为工业应用的热门选择。IGBT(绝缘栅双极晶体管)是一种三端半导体器件,支持高电压和高电流应用,同时提供快速开关速度。与任何其他电子设备一样,IGBT也会经历性能退化,并可能因各种因素而失效。因此,在将IGBT用于电力电子电路之前,测试IGBT的良好或不良状态至关重要,以防止对设备造成任何潜在的灾难性损坏,避免损失资金。在这篇文章中,我们将讨论用于测试IGBT良好或不良状态的各种方法。

测试IGBT:

有多种方法可用于测试IGBT的良好或不良状态,包括:

1.外观检查:

在这种方法中,我们将对IGBT进行目视检查,并检查是否有任何物理损坏或变色的迹象。检查是否有任何可见的损坏或变色迹象是确保IGBT处于正常状态的最快方法。

2.万用表测试:

万用表是用来测试IGBT好坏的最常见、最简单的工具之一。万用表测试可以确定IGBT是否导通。

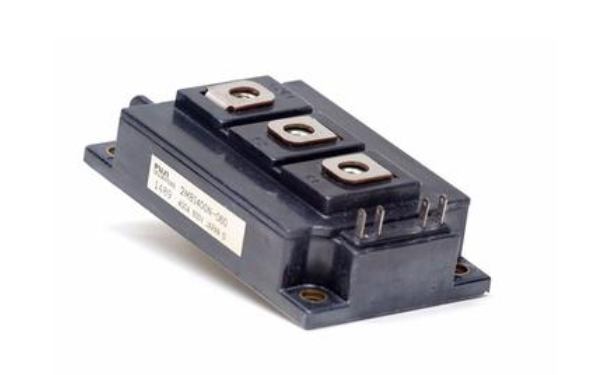

如何判断IGBT功率管的好坏?

可以按照以下步骤使用万用表测试IGBT:

步骤1:关闭电源,从电路板上取下IGBT。

步骤2:将万用表设置为二极管测试模式。

步骤3:将万用表引线接触IGBT的栅极和发射极引脚。

步骤4:一个好的IGBT将产生大约在0.6V到1V之间的小电压降,而一个损坏或故障的IGBT将不会产生任何电压。

步骤5:对IGBT的集电极和发射极引脚执行相同的步骤。

3.静态试验:

静态特性测试有助于确定IGBT的电气特性以及它在不同条件下的工作方式。您可能需要检查以下参数:

连续性测试-它检查设备的整体电气连续性,以确保没有开路或缺陷。

泄漏电流测试-此测试有助于检查设备关闭时泄漏的电流量。

栅极电压测试-此测试检查开启/关闭IGBT所需的电压。

集电极-发射极电压测试-该测试检查IGBT在故障前可以处理的最大电压。

4.动态试验:

动态测试评估IGBT的开关特性,测量器件的导通和关断速度。它还有助于检查器件对快速电压瞬变的响应。

可以按照以下步骤测试IGBT的动态特性:

步骤1:向IGBT的栅极施加正电压。

步骤2:观察设备两端的电压降。

步骤3:向栅极施加负电压以关闭IGBT。

步骤4:观察电压衰减时间,确保设备在指定的时间范围内关闭。

5.电流和电压测量:

IGBT的电流和电压特性也有助于确定其良好或不良状态。您可以使用各种工具来测量这些参数,包括示波器或钳形仪表。示波器测试有助于测量IGBT的电压和电流波形,并确保它们在预期范围内。

总结,IGBT(Insulated Gate Bipolar Transistor,绝缘栅双极晶体管)是电力电子应用中非常重要的半导体器件。因此,在将其用于电力电子电路之前,测试其良好或不良状态对于防止任何潜在事故、设备损坏和资金损失至关重要。本文讨论的各种方法,包括目视检查、万用表测试、静态、动态测试、电流和电压测量测试,为测试IGBT的良好或不良状态提供了一种全面的方法。熟悉这些技术以确保IGBT按预期运行,并检查设备的规格以确保在其最大限度内运行。
