分析IGBT短路振荡现象的原因与解决方法

日期:2024-03-11 15:50:42浏览量:45标签:IGBT检测

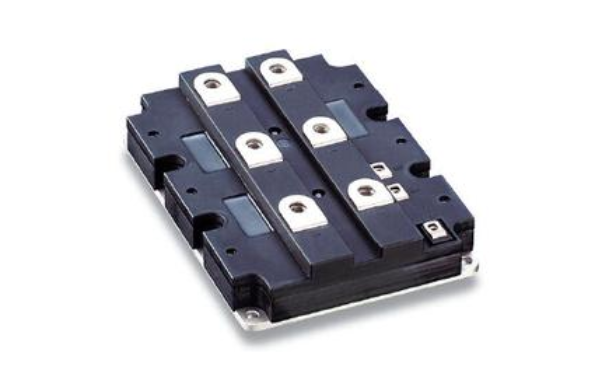

IGBT,即绝缘栅双极晶体管,是一种功率半导体器件,广泛应用于电机驱动、电力转换和能源管理等领域。IGBT的结构包括P+集电极、N-漂移区、P基区和N+发射极。当在栅极和发射极之间施加正电压时,IGBT导通,允许电流从集电极流向发射极。

分析IGBT短路振荡现象的原因与解决方法

在短路事件中,IGBT的集电极和发射极之间的电压突然降低,导致器件内部电场分布发生变化。当IGBT发生短路时,集电极电流迅速上升,同时集电极与发射极之间的电压迅速下降。这种快速的电流和电压变化会在器件内部产生强烈的电磁场。这个强烈的电磁场与IGBT的结构相互作用,可能导致电流在器件内部不同区域之间反复振荡,从而产生短路振荡现象。

IGBT的寄生参数,如电感、电容和电阻,在短路事件中起到关键作用。这些寄生参数与器件的电气特性相互作用,可能导致电流和电压的振荡。例如,寄生电感可能导致电流在短路事件中产生突变,进而引发振荡。IGBT在短路振荡过程中会经历快速的电流和电压变化,这会产生大量的热量。这些热量可能导致器件内部的温度迅速上升,进而影响器件的电气特性,加剧振荡现象。

寄生电感,特别是集电极电感,对短路电流的变化率(di/dt)有直接影响。在短路事件中,集电极电流迅速上升,由于电感的存在,这个变化率会产生一个反向的电动势(EMF),这个EMF与电源电压叠加,可能导致电流在器件内部不同区域之间反复振荡。寄生电容,如集电极与发射极之间的电容,也会影响短路振荡。在短路事件中,电压的快速变化会在这些电容上产生电荷的积累和释放,进一步影响电流的变化,加剧振荡现象。

寄生电阻,虽然对振荡的频率和幅度影响较小,但会导致能量的损耗和器件的温升,从而可能改变IGBT的电气特性,间接影响短路振荡。为了减小寄生参数对短路振荡的影响,可以采取一些措施,如优化器件设计,减小寄生电感和电容的值;改进驱动电路,以减少电流的快速变化率;增加保护电路,以在短路事件发生时迅速切断电流,防止振荡的持续。
