如何检测igbt模块的好坏？
日期：2024-03-04 16:50:21浏览量：24标签:IGBT检测

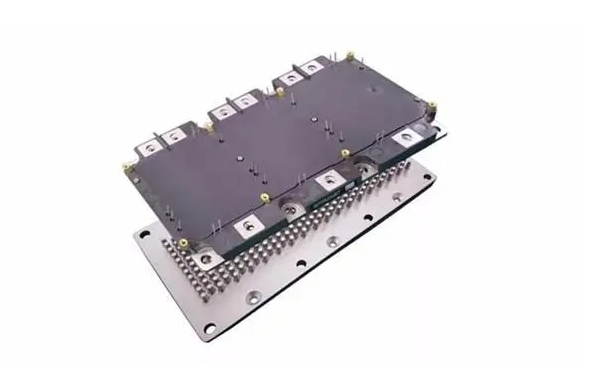

IGBT模块是一种常用的功率半导体器件，广泛应用于电力电子设备中。为了确保IGBT模块的质量和正常运行，需要进行好坏测试。开云全站体育 下面将介绍IGBT模块的测量方法。
检测IGBT模块的好坏可以通过以下几种方法：
确定极性。使用万用表测量IGBT的三个引脚，首先确定哪个是栅极（G），哪个是集电极（C），哪个是发射极（E）。将万用表设置在R×1KΩ挡，测量时如果某一极与其它两极的电阻值为无穷大，调换表笔后该极与其它两极的电阻值仍为无穷大，则判断此极为栅极。其余两极再用万用表测量，若测得阻值为无穷大，调换表笔后测量阻值较小，在测量阻值较小的一次中，则判断红表笔接的为集电极，黑表笔接的为发射极。
触发导通测试。将万用表设置在R×10KΩ挡，用黑表笔接IGBT的集电极，红表笔接IGBT的发射极，此时万用表的指针在零位。用手指同时触及一下栅极和集电极，这时IGBT被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。然后再用手指同时触及一下栅极和发射极，这时IGBT被阻断，万用表的指针回零。此时即可判断IGBT是好的。
二极管档测试。使用万用表的二极管测试档，测试IGBT模块c1 e1、c2 e2之间以及栅极G与e1、e2之间正反用二极管特性，来判断IGBT模块是否完好。对于数字万用表，正常情况下，IGBT管的C、C极间正向压降约为0.5V。
在实际操作中，应确保在检测前先将IGBT模块三只引脚短路放电，以避免影响检测的准确度。同时，在测试过程中，不要触摸任何端子，始终将IGBT保持在黑色外壳上。
总结，IGBT模块的好坏测试需要从外观检查、绝缘检查、电流测量、短路检查以及功率测试等多个方面综合评估。通过全面而细致的测试，可以准确判断IGBT模块的质量和可靠性。如有问题或异常，应及时修复或更换模块，确保设备正常运行。
