变频器IGBT模块损坏的原因及检测方法

日期:2024-03-04 16:50:12浏览量:25标签:IGBT检测

IGBT(Insulated Gate Bipolar Transistor,绝缘栅双极型晶体管)模块是变频器中的核心功率部件,它的性能和稳定性直接影响到变频器的工作效率和使用寿命。然而,在实际运行中,IGBT模块时常会发生损坏的情况。本文将详细探讨变频器IGBT模块损坏的主要原因,并介绍几种有效的检测方法。

一、IGBT模块损坏的原因

1.过电压损坏:在电机启动或停止瞬间,由于系统的反电动势或电网的浪涌等原因,可能导致IGBT模块承受过高的电压,超过其耐压值而发生击穿。

2.过电流损坏:当电机负载过大、驱动电路故障或者冷却系统失效时,流经IGBT模块的电流可能超出其额定值,造成器件过热,长期过载会导致IGBT热击穿。

3.静电击穿:在安装或维护过程中,如果没有采取有效的防静电措施,静电放电可能会直接导致IGBT模块内部元件损坏。

4.散热不良:散热片与IGBT模块接触不良或散热风扇故障等散热问题,使得IGBT在长时间工作后因温度过高而烧毁。

5.驱动电路故障:驱动电路故障如驱动电压异常、驱动信号失真等,都可能导致IGBT无法正常开关,进而引发器件损坏。

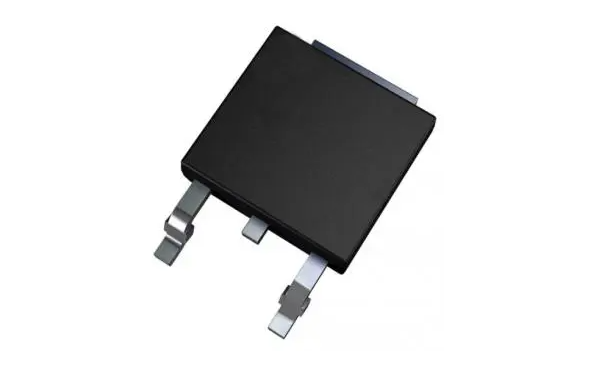

变频器IGBT模块损坏的原因及检测方法

二、IGBT模块的检测方法

1.外观检查:首先进行直观的物理检查,查看IGBT模块是否有明显的烧黑、炸裂、变形等现象,同时检查连接线是否松动或断开。

2.静态参数测量:使用万用表测量IGBT的集电极-发射极电阻(阻值应为无穷大)、栅极-发射极电阻(通常在几兆欧至几十兆欧之间),以及栅极-发射极阈值电压等参数,判断其是否存在短路或开路情况。

3.动态特性测试:利用专用的IGBT测试仪或示波器,通过注入驱动信号并观察输出端口的波形变化,以判断IGBT的开关性能是否正常。

4.热像仪检测:运用红外热像仪对IGBT模块进行温度检测,发现过热区域,以便找出可能存在的散热问题或局部热应力集中导致的早期损坏迹象。

5.在线监测:对于正在运行的变频器,可以通过监控系统采集的数据,如电流、电压、温度等关键参数,结合报警信息来分析IGBT模块的工作状态,及时发现潜在故障。

总结来说,理解和掌握IGBT模块损坏的原因及检测方法,有助于我们更好地预防和解决变频器的相关故障,提高设备运行的安全性和可靠性,降低生产成本。开云全站体育 是一家电子元器件专业检测机构,目前主要提供电容、电阻、连接器、MCU、CPLD、FPGA、DSP等集成电路检测服务。专精于电子元器件功能检测、电子元器件来料外观检测、电子元器件解剖检测、丙酮检测、电子元器件X射线扫描检测、ROHS成分分析检测。欢迎致电,我们将竭诚为您服务!
