pcb板由哪些部分组成?如何判断好坏?

日期:2023-02-10 14:06:57浏览量:670标签:PCB板

PCB的中文名称为印制电路板,也被称为印刷线路板,是重要的电子部件。在当今社会,电子技术高度发达,无处不存在电子产品,电子产品中都有电路板的身影,它是电子产品的载体或者核心部分,本文收集整理了一些资料,期望能对各位读者有比较大的参阅价值。

电路板组成

电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界等组成。

(1)焊盘:用于焊接元器件引脚的金属孔。

(2)过孔:有金属过孔 和 非金属过孔,其中金属过孔用于连接各层之间元器件引脚。

(3)安装孔:用于固定电路板。

(4)导线:用于连接元器件引脚的电气网络铜膜。

(5)接插件:用于电路板之间连接的元器件。

(6)填充:用于地线网络的敷铜,可有效减小阻抗。

(7)电气边界:用于确定电路板的尺寸,板上元器件不能超过该边界。

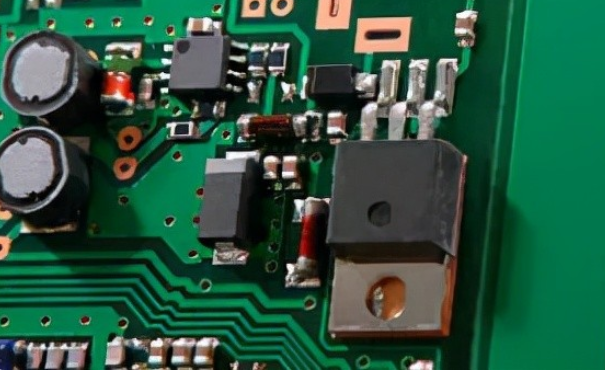

pcb板由哪些部分组成?如何判断好坏?

电路板的维护

1、半年保养:

(1)每季度对板上灰尘进行清理,用专用清洗液进行清洗,用吹风机吹干即可。

(2)观察电路中的电子元件有没经过高温的痕迹,电解电容有没鼓起漏液现象。

2、年度保养:

(1)对板上灰尘进行清理。

(2)对电路板中的电解电容器容量进行抽检,如发现电解电容容量低于标称容量的20%,应更换。

(3)对于涂有散热硅脂的大功率器件,应检查散热硅脂有没干固,以防电路板中的大功率器件因散热不好而烧坏。

判断PCB电路板好坏的方法

1、尺寸和薄厚

线路板对标准电路板的厚度是不同的大小,客户可以测量检查根据自己产品的厚度及规格。

2、外型上分辨

外型上印刷油墨遮盖及时,铜表层沒有空气氧化状况另外全部表面无形变状况才可以合乎品质规定。

3、光和颜色

外部电路板都有油墨覆盖,线路板能起到绝缘的作用,如果板的颜色不亮,少点墨,保温板本身是不好的。

4、电焊焊接是否坚固

线路板由于零件较多,如果焊接不好,零件易脱落的线路板,严重影响电路板的焊接质量。

以上便是此次开云全站体育 带来的“pcb板”相关内容,希望能对大家有所帮助,我们将于后期带来更多精彩内容。公司检测服务范围涵盖:电子元器件测试验证、IC真假鉴别,产品设计选料、失效分析,功能检测、工厂来料检验以及编带等多种测试项目。欢迎致电开云全站体育 ,我们将竭诚为您服务。
