电子焊接技术 电路板手工焊锡注意事项

日期:2022-12-07 16:29:14 浏览量:653 标签: 焊接

在电子行业电子产品的生产制作中,元器件的连接处需要用焊锡丝来焊接,而焊接的质量对生产制作的质量影响极大。为了保证其更好的应用效果,通常会在之后使用手工焊接锡线。为增进大家对电路板手工焊锡的认识,以下是小编整理的电子焊接技术相关内容,希望能给您带来参考与帮助。

电子焊接技术 电路板手工焊锡注意事项

一、电子产品焊锡丝焊接首先得选择好的焊接工具,常见的手工焊接工具有电烙铁,如我们使用20W内热式电烙铁,新烙铁使用前,应用细砂纸将烙铁丝,使烙铁头上均匀地镀上一层锡。这样做,可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。

二、电烙铁要用220V交流电源,使用时要特别注意安全。应认真做到以下几点:电烙铁插头最好使用三极插头,要使外壳妥善接地;使用前,应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动

三、电烙铁使用中,不能用力敲击。要防止跌落。烙铁头上焊锡过多时,可用布擦掉。不可乱甩,以防烫伤他人。

四、焊锡丝焊接过程中,烙铁不能到处乱放。不焊锡丝时,应放在烙铁架上。注意电源线不可搭在烙铁头上,以防烫坏绝缘层而发生事故。

五、使用结束后,应及时切断电源,拔下电源插头。冷却后,再将电烙铁收回工具箱。

六、用焊锡丝来焊接电子元件时,现在一般采用有松香芯的焊锡丝,这种焊锡丝,熔点较低,而且内含松香助焊剂,使用极为方便。焊接前,应对元件引脚或电路板的焊接部位进行焊前处理,清除焊接部位的氧化层,可用断锯条制成小刀。刮去金属引线表面的氧化层,使引脚露出金属光泽。

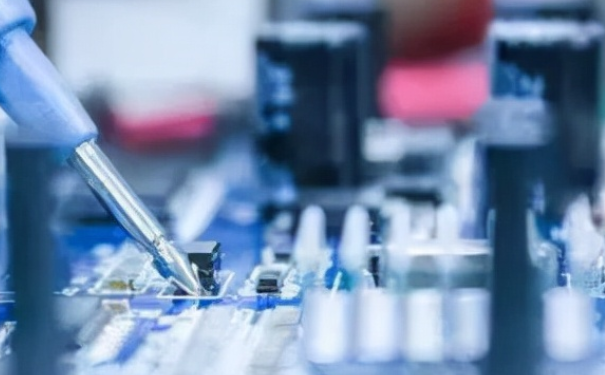

七、做好焊前处理之后,就可正式进行焊接,正确的焊接方法是右手持电烙铁,左手用尖嘴钳或镊子夹持元件或导线。焊接前,电烙铁要充分预热,烙铁头刃面上要吃锡,即带上一定量焊锡。将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2~3秒钟。抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后,才可松开左手。

八、焊接焊接的质量一定要保证每个焊点焊接牢固、接触良好,锡点光亮,圆滑而无毛刺,锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊,如果出现虚焊是焊点处只有少量锡焊住,造成接触不良,时通时断;假焊是指表面上好像焊住了,但实际上并没有焊上,有时用手一拔,引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践,才能避免这两种情况。所以焊接电路板、电子元器件时,一定要控制好时间不能太长也不能太短,要刚刚合适才为最佳,充分使元器件与板子牢牢焊住,不拖落。

总的来说手工焊接是一种传统的焊接方式。虽然手工焊接在大型电子设备的生产制造中很少使用,但在电子设备的维护和调整中,使用手工焊接是不可避免的。同时,焊接质量也会损害维修效果。手工焊接作为一项理论理论强的专业技能,需要更多的实践和实践才能保证卓越的焊接质量。本篇文章希望对您有所帮助,我公司拥有专业工程师及行业精英团队,建有标准化实验室3个,实验室面积1800平米以上,可承接电子元器件测试验证、IC真假鉴别,产品设计选料、失效分析,功能检测、工厂来料检验以及编带等多种测试项目。
